Частые неисправности гильз цилиндров в двигателе Cummins: как предотвратить

Гильза цилиндра в двигателе Cummins – не просто деталь. Это его рабочая «рубашка», отвечающая за самое важное: герметичность камеры сгорания (компрессия!), отвод огромного тепла и защиту самого блока от износа. Особенно это касается популярных «мокрых» гильз, где охлаждающая жидкость омывает их напрямую – эффективно, но создает специфические риски.

Проблемы здесь – дорогое удовольствие. Износ, кавитация или пробой гильзы ведут к серьезным последствиям: резкий рост расхода масла, потеря мощности, риск попадания антифриза в цилиндр или масляную систему. Итог? Чаще всего – дорогостоящий ремонт с заменой гильз (гильзование) или полная капиталка двигателя. Счет идет на сотни тысяч рублей, плюс неизбежный простой техники.

Знать, почему гильзы выходят из строя, уметь вовремя распознать проблему и – главное – не допустить ее – вот что реально экономит ресурсы. Механикам, инженерам, руководителям парков – эта информация критически важна. Давайте разберемся, как сохранить «рубашку» цилиндра целой?

Основные «враги» гильз Cummins

Гильза цилиндра в Cummins работает в экстремальных условиях. Понимание её главных врагов – ключ к ранней диагностике и профилактике. Вот основные угрозы, их «почерк» и чем они опасны для двигателя:

Тип неисправности	Почему возникает	Как распознать	Последствия
Абразивный износ и задиры	Проникновение твердых частиц: пробитый воздушный фильтр (пыль, песок), металлическая стружка в масле, грязь при обслуживании, недостаточная промывка после ремонта.	Нарастающий расход масла, устойчивый сизый дым из выхлопа (горит масло), падение компрессии, глухие металлические стуки (в запущенных случаях).	Быстрое разрушение «зеркала» гильзы и поршневых колец. Потеря герметичности, падение мощности, риск заклинивания.
Кавитация	Вибрация гильзы вызывает схлопывание пузырьков пара в ОЖ. Ускоряется: некачественный/старый антифриз, разбавление водой, хронический перегрев.	При разборке: Раковины, выщерблины на наружной поверхности (особенно в верхней зоне - «поесе»). Косвенно: Белесая эмульсия под крышкой/на щупе, белый дым из выхлопа, падение уровня ОЖ.	Пробой стенки гильзы. Попадание антифриза в масло (разрушение смазки) или цилиндр (риск гидроудара). Требует срочного ремонта.
Коррозия и эрозия	Разрушение металла агрессивной средой: несвоевременная замена ОЖ, использование воды, некондиционный антифриз, попадание выхлопных газов (негерметичность прокладки ГБЦ).	При разборке: Очаги ржавчины, точечные углубления, истончение стенки (особенно снаружи у «мокрых» гильз). При сквозном повреждении: Симптомы как у кавитации (эмульсия, белый дым).	Потеря прочности гильзы. Риск пробоя или деформации под нагрузкой.
Перегрев	Работа в режиме повышенных температур: неисправности системы охлаждения (термостат, помпа, радиатор), низкий уровень ОЖ. Локальные перегревы из-за сильного нагара.	При разборке: Деформация гильзы (овальность, конусность), глубокие задиры на «зеркале», закоксовывание колец. Симптомы: Частые перегревы, потеря мощности, повышенный расход топлива и масла.	Нарушение геометрии цилиндра. Падение компрессии, ускоренный износ, риск заклинивания поршня. Часто требуется расточка блока.
Ошибки при замене (Особенно Cummins ISX!)	Неправильный монтаж: неверный выбор диаметра гильзы (150мм vs 152мм для ISX!), неконтролируемая высота выступа (допуск 0.10-0.15 мм!), перекос, повреждение уплотнений (резиновых/медных), плохая подготовка посадочного места.	Течь ОЖ наружу (на стыке гильза-блок) или внутрь поддона (эмульсия в масле). Прорыв газов в систему охлаждения (пузыри в расширительном бачке). Быстрый выход новой гильзы из строя, «зал	Мгновенная негерметичность. Необходимость сложного и дорогого повторного ремонта. Высокий риск необратимого повреждения блока цилиндров.

Знать эти угрозы – значит быть вооруженным. Далее разберем, как точно диагностировать проблемы и, главное, предотвратить их появление.

Диагностика неисправностей гильз цилиндров Камминс

Диагностика строится на наблюдении, инструментальных замерах и, при необходимости, визуальном осмотре.

Наблюдение за работой двигателя – первый шаг. Резко возросший расход масла, значительно превышающий норму для вашего Камминса, – классический признак износа рабочей поверхности гильзы («зеркала») или поршневых колец. Внимательно следите за выхлопом:

Устойчивый сизый дым (особенно под нагрузкой) – явный признак сгорания масла в цилиндре.
Густой белый дым (не путать с паром на холодную) в сочетании со сладковатым запахом – серьезный повод заподозрить попадание антифриза в цилиндр (пробой гильзы, трещина).

Общее ухудшение характеристик двигателя: потеря мощности, слабая тяга, затрудненный разгон также могут указывать на проблемы. Хронический или частый перегрев – тревожный сигнал; он может быть как причиной, так и следствием неисправности гильзы из-за нарушенного теплоотвода. Не игнорируйте и состояние сапуна: сильный дым или масляный туман из его трубки свидетельствует о прорыве газов в картер – потере герметичности цилиндра.

При появлении симптомов переходите к инструментальным проверкам

Простой и доступный метод – замер компрессии в цилиндрах. Разница показаний более 10-15% между цилиндрами – веское основание для углубленной диагностики «слабого» цилиндра. Общая низкая компрессия тоже плохой признак. Более точную информацию дает пневмотест (проверка давлением). После подачи сжатого воздуха в цилиндр через свечу накала:

Быстрое падение давления и шипение в картере (маслозаливная горловина/сапун) указывает на утечки через поршневые кольца или гильзу.
Пузыри в расширительном бачке охлаждающей жидкости сигнализируют о прорыве газов в систему охлаждения (пробой гильзы, негерметичность прокладки ГБЦ).

Обязательно контролируйте жидкости. Появление эмульсии («майонеза») на масляном щупе или под крышкой маслозаливной горловины – верный признак смешивания антифриза с маслом. Масляная пленка в расширительном бачке или необъяснимое падение уровня ОЖ без видимых утечек – серьезные поводы для беспокойства.

Окончательный диагноз требует визуального осмотра

Если симптомы и замеры указывают на гильзу, потребуется снятие головки блока цилиндров (ГБЦ) и поршней. При осмотре гильзы обратите внимание на:

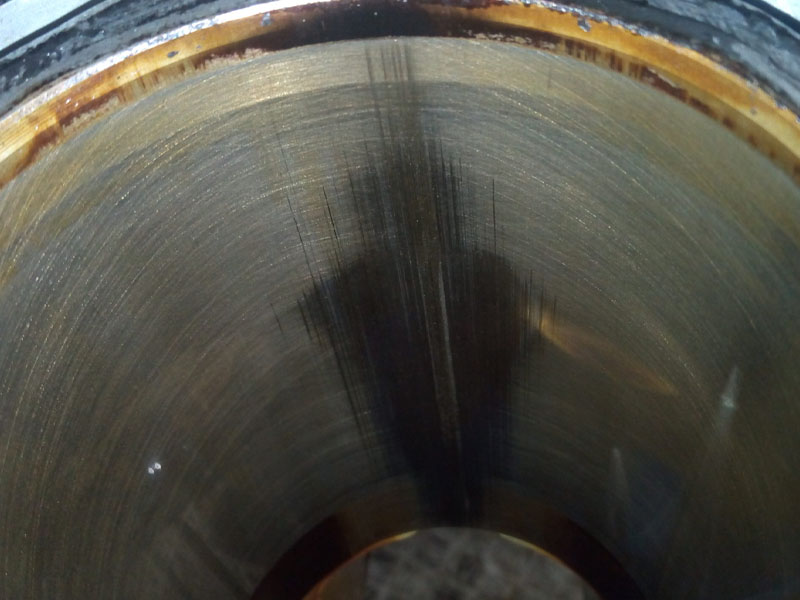

Состояние «зеркала»: глубокие задиры, царапины, блестящие полированные участки (абразивный износ).
Наружную поверхность («мокрых» гильз): раковины, выщерблины (кавитация); очаги ржавчины, истончение (коррозия/эрозия).
Геометрию: проверьте микрометром на овальность и конусность (признаки перегрева или износа).

Помните, симптомы могут быть неспецифичны (белый дым бывает и от форсунок).

Замена гильз Cummins

Замена гильз цилиндра в двигателе Cummins – не рядовой ремонт. Успех здесь зависит от знания тонкостей и безупречного исполнения.

Первая и самая роковая ошибка – неправильный выбор размера гильзы.

Например, для Cummins ISX существует два принципиально разных диаметра посадочного места в блоке: 150 мм и 152 мм. Установка гильзы 150 мм в блок, рассчитанный на 152 мм, гарантирует просадку и мгновенную течь охлаждающей жидкости. Обратная ситуация – попытка вогнать гильзу 152 мм в блок 150 мм – приведет к невозможности правильной установки, деформации и залому верхнего бурта гильзы.

Как избежать катастрофы? Не гадайте! Точную информацию даст номер вашего двигателя и сверка со спецификациями. Обязательно измерьте микрометром наружный диаметр старой гильзы или посадочного отверстия в блоке. Цвет уплотнительных колец (розовый часто для 150мм, синий для 152мм) – лишь подсказка, но не замена точным замерам.

Подготовка блока к замене гильзы

Посадочные места должны быть идеально чистыми и геометрически правильными. Если устанавливаются гильзы ремонтного размера или гнезда изношены, неизбежна расточка и хонингование на специализированном станке. Тщательнейшая очистка – священный ритуал: удалите весь нагар, ржавчину, старые прокладки не только из гнезд, но и из каналов охлаждения и смазки.

Малейшие остатки нарушат теплопередачу и посадку. Внимательно осмотрите поверхности. Загляните под бурт гильзы и уплотнения на предмет задиров или фреттинг-коррозии – такие дефекты требуют устранения.

Установка гильзы цилиндра

Используйте только рекомендованные производителем уплотнительные кольца (резиновые снизу, медные или стальные под бурт – по конструкции). Перед монтажом обязательно смажьте их чистым моторным маслом или спецсмазкой.

Основной инструмент здесь – специальная оправка для запрессовки. Никогда, ни при каких обстоятельствах, не бейте молотком по гильзе напрямую! Удар неизбежно вызовет перекос или разрушит бурт.

Но самый критичный параметр, особенно для ISX, – высота выступа гильзы. После запрессовки непременно измерьте микрометром или индикаторной линейкой, насколько торец гильзы возвышается над плоскостью блока. Допуск невероятно жесткий – всего 0.10-0.15 мм по всему периметру!

Отклонение в меньшую сторону (0.15 мм) создаст запредельное напряжение – деформацию или скол бурта гильзы при затяжке болтов ГБЦ.

Финал – правильная обкатка. После замены гильз, особенно вкупе с поршневой группой, соблюдайте щадящий режим, предписанный руководством. Это позволит деталям плавно приработаться, минимизируя риск задиров.

Профилактика исправного состояния гильз

Системный подход к профилактике – ваш главный инструмент для многотысячекилометрового пробега без проблем. Защита гильз – это защита всего двигателя и вашего бюджета.

Безупречное состояние системы охлаждения: помните, «мокрые» гильзы напрямую контактируют с антифризом.

Используйте только высококачественные охлаждающие жидкости, рекомендованные Cummins (например, соответствующие спецификациям CES 14603 и выше). Они содержат необходимые ингибиторы коррозии и антикавитационные присадки.
Строго соблюдайте интервалы полной замены ОЖ (обычно 300-500 тыс. км или 3-5 лет, но сверяйтесь с мануалом!). Разбавление концентрата водой свыше нормы или использование воды вместо антифриза – верный путь к коррозии и кавитации.
Регулярно проверяйте уровень ОЖ и состояние радиатора – чистота сот критична для эффективного теплоотвода. Промывка системы при замене жидкости удалит опасные отложения.

Не менее важен безупречный уход за системой смазки: качественное моторное масло правильного класса (CK-4, FA-4 для современных моделей) и вязкости – не рекомендация, а необходимость. Оно защищает от износа и смывает абразивные частицы. Соблюдайте жесткие интервалы замены масла и масляного фильтра – затянутый сервис резко повышает риск абразивного износа гильзы и колец. Здесь экономия копеек грозит тысячами на ремонте.

Воздушный фильтр – ваш главный щит от абразивного врага: его своевременная замена (или очистка, если предусмотрена) должна быть в приоритете. Так как пробитый или грязный фильтр пропускает пыль, а это гарантированная смерть «зеркала» гильзы.

Контроль теплового режима: своевременно устраняйте любые неисправности системы охлаждения: неработающий термостат, слабую помпу, забитый радиатор, течи. Избегайте экстремальных нагрузок на непрогретый двигатель – холодный пуск и мгновенная полная мощность создают огромные напряжения. Дайте маслу дойти до рабочих температур. Боритесь с нагаром в камере сгорания – он ухудшает теплоотвод и может вызвать локальные перегревы гильзы.

Качественный ремонт недешевое удовольствие. Но, если гильзы все же требуют замены, доверяйте работу только проверенным специалистам с опытом по дизелям Cummins. Они обязаны иметь специальный инструмент (оправки, индикатор для замера выступа) и доступ к актуальным сервисным инструкциям и допускам.

Используйте качественные оригинальные (OEM) гильзы или проверенные качественные аналоги (Dieselwagner, IZUMI, Volgen Power). Экономия на «no-name» запчастях или работе дилетанта – ложный путь, ведущий к скорому повторному, куда более дорогому ремонту.

Надежность Камминс – результат не везения, а системного подхода.

Заключение

Гильза цилиндра в моторе Камминс важная деталь, от которой зависит срок службы всего силового агрегата. Ее выход из строя – чаще результат предсказуемых моментов: износа, кавитации, перегрева или, что особенно обидно, ошибок при замене.

Главный вывод прост. Подавляющее большинство проблем с гильзами можно и нужно предотвращать. Это не требует космических затрат, но требует системы и дисциплины.

Покупайте только качественные техжидкости (антифриз, масло) и помните о своевременной замене фильтров (особенно воздушного!). Не допускайте перегревов и эксплуатируйте двигатель грамотно. А если ремонт неизбежен – доверяйте его только профессионалам с опытом, инструментом и знанием критичных допусков.

Такая стратегия – не расходы, а умная экономия. Она сохраняет целостность «рубашки» цилиндра, предотвращая многомиллионные затраты на капитальный ремонт и недели простоя техники. Надежность Cummins закладывается ежедневным вниманием к деталям. Ваши действия сегодня определяют пробег без проблем завтра.
