Датчики в двигателе Cummins на КАМАЗе: зачем нужны и где их найти

Современный дизель – это цифровой организм. Двигатели Cummins серии ISBe, устанавливаемые на КАМАЗы с 2006 года, яркое тому подтверждение. Их преимущества – мощность, экономичность до 10%, соответствие стандартам Евро-3/4 – достигнуты не только механикой, но и интеллектом электронной системы управления (ЭСУД). «Мозгом» здесь служит Электронный Блок Управления (ЭCM). Но без точных данных его решения слепы.

Эту роль выполняют датчики – настоящие «нервные окончания» мотора. Они непрерывно сообщают ЭСМ о температуре, давлении, положении валов, составе смеси. Малейший сбой в их работе, и двигатель теряет оптимум: мощность падает, расход растет, появляется дым. В критических случаях возможен выход из строя турбины или даже заклинивание.

Понимание, зачем нужен каждый датчик и где его искать на Cummins под капотом КАМАЗа, является ключом к предотвращению простоев и дорогого ремонта для механиков, водителей и руководителей парков. Эти детали – органы чувств вашего двигателя.

Зачем нужен каждый датчик

Представьте двигатель Cummins как сложнейший оркестр. ЭБУ (ЭСМ) – его дирижер. Но чтобы управлять этим ансамблем (форсунками, турбиной, клапанами), дирижеру нужна точная информация о состоянии каждого инструмента и условиях игры. Эту информацию в реальном времени поставляют датчики. Их задача – превратить физические параметры (температуру, давление, положение, скорость) в электрические сигналы, понятные ЭСМ. Без этой обратной связи ЭСУД слепа и глуха.

Рассмотрим основные роли датчиков в обеспечении работы мотора:

1. Обеспечение безопасности и защиты двигателя

• Датчик давления масла


Сторож масляной системы. При падении давления ниже критического (часто ниже 0.8-1.0 бар на холостом ходу) ЭСМ мгновенно получает сигнал тревоги. Это может привести к аварийному снижению мощности или даже остановке двигателя, предотвращая катастрофическое сухое трение и заклинивание. Без него – риск мгновенного капитального ремонта.

• Датчик температуры ОЖ

Контролер теплового режима. Перегрев (обычно выше 104-107°C для разных моделей) – смертелен для дизеля. Получив сигнал о превышении порога, ЭСМ включает вентилятор на полную, снижает мощность, а в критических случаях – глушит мотор. Он же помогает оптимизировать прогрев на «холодную».

2. Точное управление топливоподачей и сгоранием

• Датчики положения коленвала (ДПКВ) и распредвала (ДПРВ)

Это главные хронометристы. ДПКВ точно определяет положение и скорость коленвала – основу для расчета момента и длительности впрыска для каждого цилиндра. ДПРВ помогает точно определить начало такта сжатия в 1-м цилиндре (ВМТ) и служит резервом/подтверждением для ДПКВ. Сбой любого из них – гарантированные проблемы с запуском и работой.

• Датчик давления топлива в рампе (Common Rail)

Контролер «напора». Давление в рампе (до 1800 бар и выше) критично для качества распыла топлива и соблюдения экологических норм. ЭСМ постоянно сравнивает фактическое давление с заданным, управляя топливным насосом высокого давления (ТНВД) и регуляторами. Его неисправность – потеря мощности, перерасход, черный дым.

3. Оптимизация воздушного потока и наддува

• Датчик TIP (давления/температуры наддува во впуске)

Это «легкие» системы. Измеряет давление и температуру воздуха после турбокомпрессора, во впускном коллекторе. Это ключевые данные для ЭСМ, чтобы рассчитать массу воздуха, поступающего в цилиндры. На основе этого точно дозируется топливо, управляется геометрия турбины (VGT, если есть), обеспечивается полное и чистое сгорание. Отказ ведет к «турбояме», серому/черному дыму, потере тяги.

• Датчик атмосферного давления (BARO)

Учетчик высоты. Корректирует работу системы наддува и топливоподачи в зависимости от текущего атмосферного давления (на равнине, в горах). Игнорирование его показаний грозит переобогащением или обеднением смеси в нестандартных условиях.

4. Управление мощностью и реагирование на водителя

• Датчик положения педали акселератора (ДППС)

Переводчик намерений. Преобразует угол нажатия педали водителя в электрический сигнал для ЭСМ, который определяет требуемую мощность и обороты. Его отказ – двигатель либо «не слушается» педали, либо работает только на холостом ходу.

5. Защита топливной системы

• Датчик воды в топливе

Страж чистоты. Обнаруживает скопление воды в отстойнике топливного фильтра, сигнализируя водителю (контрольная лампа) о необходимости слить отстой. Предотвращает коррозию и износ прецизионных элементов ТНВД и форсунок.

Каждый датчик Cummins важнейший элемент замкнутой цепи управления. Они обеспечивают не только мощность и экономию, но и защищают дорогой двигатель КАМАЗа от разрушения, а предприятие – от незапланированных простоев и ремонтов.

Где искать основные датчики Cummins на КАМАЗе

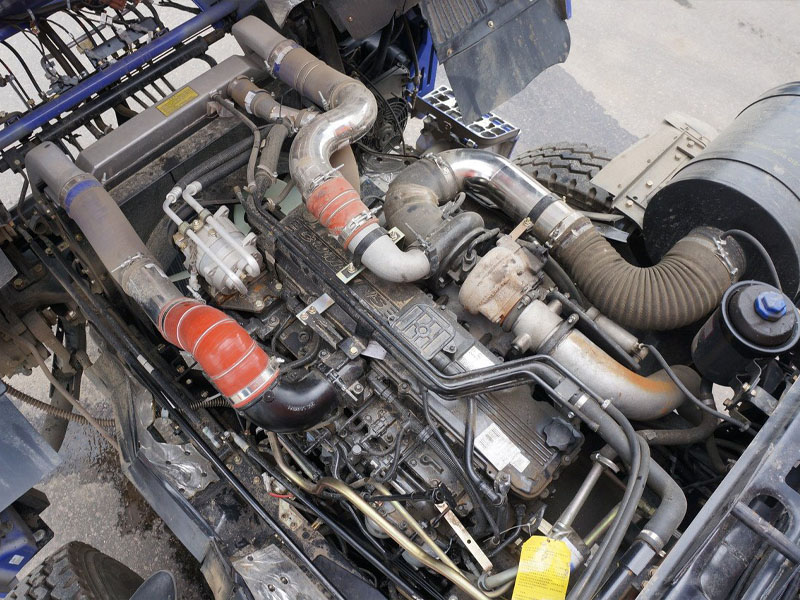

Точное расположение датчиков на двигателях Cummins ISBe 6.7 (типовые модели для КАМАЗов) может варьироваться в зависимости от модификации (Евро-3/4) и года выпуска. Однако общие принципы едины. Для удобства группируем датчики по ключевым зонам двигателя:

Зоны поиска

1. Верхняя часть двигателя (ГБЦ, впуск):

• Датчик TIP (давления/температуры наддува). На впускном коллекторе, рядом с патрубком интеркулера. Легко идентифицируется по двум проводам (давление + температура).
• Датчик атмосферного давления (BARO) часто установлен на корпусе ЭБУ (ЭСМ) или рядом с воздушным фильтром. Влияет на коррекцию топливоподачи в горах.
• Датчик температуры ОЖ расположен на термостате или выходном патрубке ГБЦ (передняя часть двигателя)

2. Блок цилиндров и низ двигателя:

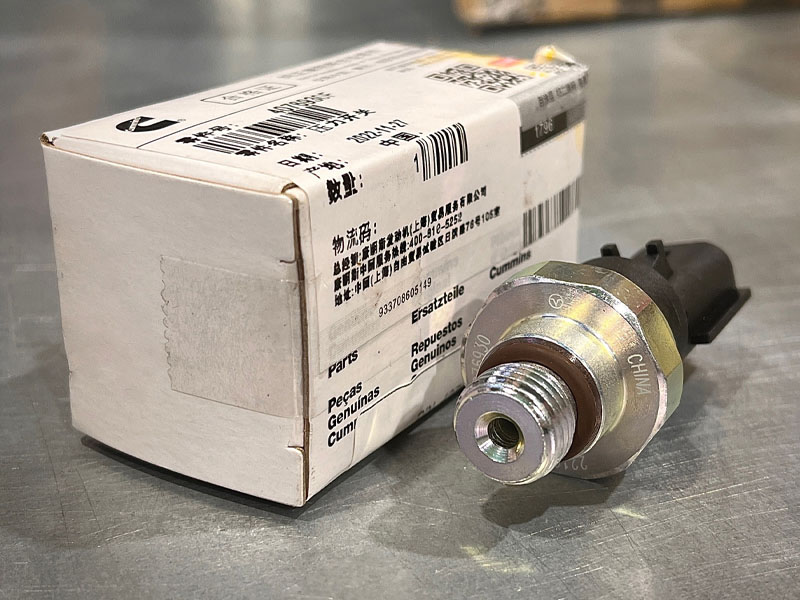

• Датчик давления масла вмонтирован в главную масляную магистраль на стороне водителя (ближе к задней части блока). Доступ часто затруднён топливным фильтром.
• Датчики положения валов (ДПКВ/ДПРВ):

- ДПКВ находится у шкива коленвала (нижняя передняя часть). Важен для синхронизации впрыска.

- ДПРВ стоит на торце распредвала (слева в верхней части ГБЦ).

3. Топливная система:

• Датчик давления топлива в рампе установлен на топливной рампе Common Rail. Соединён с ЭБУ толстым жгутом проводов.
• Датчик воды в топливе поставили в нижней части корпуса топливного фильтра. Имеет сигнальный провод к приборной панели.

4. Салон и педальный узел:

• Датчик положения педали газа (ДППС): На кронштейне педали акселератора в кабине. Разъём выводится под торпеду.

Сводная таблица с уточнениями

Примечание

Для доступа к датчику давления масла на 6.7 ISBe часто требуется снять колесо и защитный кожух.

Типичные неисправности датчиков и их симптомы

Даже надежные датчики Cummins не вечны. Окисление контактов, обрыв проводов, загрязнение чувствительного элемента, внутренний сбой являются основными причинами отказов. Важно распознать симптомы на ранней стадии, чтобы избежать цепной реакции неисправностей.

1. Критические (двигатель может не запуститься или остановиться)

• ДПКВ / ДПРВ

Самый тревожный сценарий. Двигатель не запускается вообще, либо запускается с огромным трудом и сразу глохнет. Если мотор работает, возможны резкие провалы мощности, «троение» (неравномерная работа), самопроизвольная остановка. На приборке – «Check Engine» (часто коды P0335/P0336 для ДПКВ, P0340/P0341 для ДПРВ). Механик услышит отсутствие синхронизации. Для водителя: машина «не едет» или глохнет в движении.

• Датчик положения педали газа (ДППС)

Двигатель не реагирует на педаль акселератора – обороты «зависают» на холостом ходу или скачут произвольно. Иногда – только аварийный режим (до 1200-1500 об/мин). Загорается «Check Engine» (типичны P2122, P2123). Для водителя: полная потеря управления оборотами.

• Датчик давления масла

Лампа аварийного давления масла горит постоянно или мигает на прогретом моторе, даже при нормальном уровне масла (проверьте манометром!). ЭСМ может ограничить обороты или заглушить двигатель для защиты (коды P0521, P0522). Для водителя/руководителя: риск мгновенного выхода мотора из строя при игнорировании.

2. Высокая (серьезная потеря характеристик, риск повреждения)

• Датчик давления топлива в рампе

Яркий черный дым из выхлопа (переобогащение), ощутимая «турбояма» и потеря тяги при разгоне, повышенный расход топлива. Двигатель может перейти в аварийный режим (ограничение мощности). «Check Engine» (коды P0191, P0192, P0193). Для водителя: машина «тупит», жрет солярку. Для руководителя: рост затрат на топливо и риск выхода из строя ТНВД/форсунок.

• Датчик TIP (давления/температуры наддува)

Потеря мощности (особенно в «низах»), серый или черный дым, неустойчивая работа под нагрузкой. «Check Engine» (коды P0237, P0238 — давление; P0112, P0113 — температура). Для водителя: нет привычной динамики, дымит. Для механика: симптоматика схожа с неисправностью самой турбины.

• Датчик температуры ОЖ

Ложные показания на приборке (стрелка в красной зоне при холодном моторе или наоборот). Реальная опасность — перегрев двигателя (если датчик не показывает высокую температуру, ЭСМ не включит вентилятор на полную и не примет меры). Также возможны проблемы с запуском «на холодную» (некорректный прогрев) и повышенный расход (коды P0117, P0118). Для водителя: стрелка «зашкаливает» или не двигается. Риск «вскипятить» мотор.

3. Средняя (влияют на экономику/комфорт, но мотор работает)

• Датчик атмосферного давления (BARO)

Проблемы проявляются в горах или при смене высоты: потеря мощности, повышенная дымность, возможны трудности с запуском (коды P2228, P2229). На равнине симптомы могут отсутствовать. Для водителя: машина «задыхается» в горах.

• Датчик воды в топливе

Постоянно горит или мигает контрольная лампа воды в топливе на приборной панели, даже после слива отстоя (код P0183). Для механика/водителя: назойливый сигнал, игнорирование ведет к износу топливной аппаратуры.

Симптомы часто пересекаются (например, черный дым дает и неисправный TIP, и датчик давления топлива). «Check Engine» – главный индикатор, но только профессиональная диагностика сканером (Cummins Insite, KAMAZ-DIAG) с чтением реальных параметров и кодов ошибок точно укажет на виновника.

Не спешите менять датчик наугад. Для начала проверьте его разъем, проводку и питание.

Диагностика и замена датчиков (кратко)

Заподозрив неисправность датчика по симптомам (см. Главу 4), не спешите его менять. 70% проблем связаны не с самим сенсором, а с проводкой, разъемами или питанием. Грамотная диагностика — залог быстрого и недорогого ремонта. Вот алгоритм действий:

Базовые и электрические проверки датчиков Cummins

Важные правила диагностики

1. Первый шаг – диагностический сканер.

Подключите Cummins Insite или совместимый сканер (KAMAZ-DIAG, Delphi DS). Прочтите актуальные параметры в реальном времени (например, давление топлива в рампе, температуру наддува) и коды ошибок (DTC). Сравните показания с нормой. Например, если сканер показывает давление топлива 0 бар при работающем двигателе, а манометр на рампе – 1500 бар, проблема в датчике или его цепи.

2. Не игнорируйте «массу».

Плохой контакт Signal Return (обратный сигнал) – частая причина ложных показаний. Проверьте целостность цепи «массы» датчика до ЭСМ.

3. Замена. Качество имеет значение.

Используйте оригинальные датчики Cummins (OEM) или проверенные аналоги уровня Premium (Bosch, Delphi, SMP). Дешевые копии часто имеют нестабильные характеристики или малый ресурс, приводя к повторным отказам и «призрачным» неисправностям. Экономия 2000 рублей сейчас может обернуться потерей 200 000 на ремонт двигателя.

4. Профилактика будет лучшей экономией.

Рекомендуется плановая диагностика сканером раз в год (или по регламенту ТО) и замена критических датчиков на пробеге 250-400 тыс. км (или через 3-5 лет эксплуатации), даже без явных симптомов. Это предотвратит внезапный отказ в рейсе.

Диагностика датчиков Cummins требует системного подхода: от считывания ошибок до элементарных проверок мультиметром. Помните, что замена датчика без установления точной причины – это путь к повторным визитам в сервис и пустым тратам. При отсутствии опыта доверьте работу специалистам с лицензией Cummins.

Заключение

Датчики Cummins под капотом вашего КАМАЗа – «глаза и уши» ЭБУ и стратегические точки контроля. Их исправность напрямую определяет три основных преимущества этих моторов: мощность, экономию топлива (до 10%) и соответствие экологическим нормам.

Игнорируя состояние сенсоров, вы рискуете внезапной остановкой в рейсе и постепенным «удушьем» двигателя: падением КПД, износом турбины, дорогим ремонтом топливной аппаратуры.

Не ждите явных симптомов. Включите проверку параметров ключевых датчиков (TIP, давления масла и топлива, ДПКВ) в регулярное ТО. Используйте качественные оригиналы или премиальные аналоги при замене.

Помните, что надежная работа Cummins начинается с точных данных от его «нервных окончаний».
