Датчики в двигателях Cummins: частые неисправности и замена

В двигателях Cummins датчики – это глаза и уши всей системы. Они следят за давлением, температурой, составом выхлопа, обеспечивая оптимальную работу мотора. Но даже самая надежная техника не застрахована от сбоев. Часто именно мелкие поломки датчиков ведут к большим проблемам. Сегодня разберем, какие «слабые звенья» чаще всего встречаются и как с ними бороться, чтобы не влипнуть в дорогостоящий ремонт.

Датчик температуры охлаждающей жидкости

Его задача – контролировать нагрев охлаждающей жидкости и передавать данные на ЭБУ, чтобы система могла регулировать работу мотора и избегать перегрева. Если датчик начинает «косячить», двигатель потеряет контроль над температурой, что приведет к серьезному износу деталей.

• Частые проблемы

С течением времени датчик может терять точность. Частая проблема – постепенное окисление контактов, особенно если спецтехника работает во влажных или грязных условиях. Датчик может также давать ложные данные, «думая», что двигатель холоднее или горячее, чем на самом деле. В итоге компьютер либо не нагревает двигатель как следует, либо не включает вентиляторы вовремя.

Еще одна распространенная неисправность – механическое повреждение корпуса датчика. Особенно это касается машин, работающих на стройплощадках или в условиях, где постоянно летят камни и пыль. Поврежденный корпус приводит к утечке охлаждающей жидкости, что опасно для всей системы.

• Как распознать неисправность

Первый признак поломки – это скачки температуры на приборной панели. Двигатель может внезапно начать перегреваться, хотя внешних причин для этого нет. В некоторых случаях сработает аварийная лампочка. Еще один сигнал – внезапное повышение расхода топлива. При подозрении на сбои датчика лучше провести диагностику: снять показания через сканер или замерить сопротивление мультиметром, сравнив данные с заводскими параметрами.

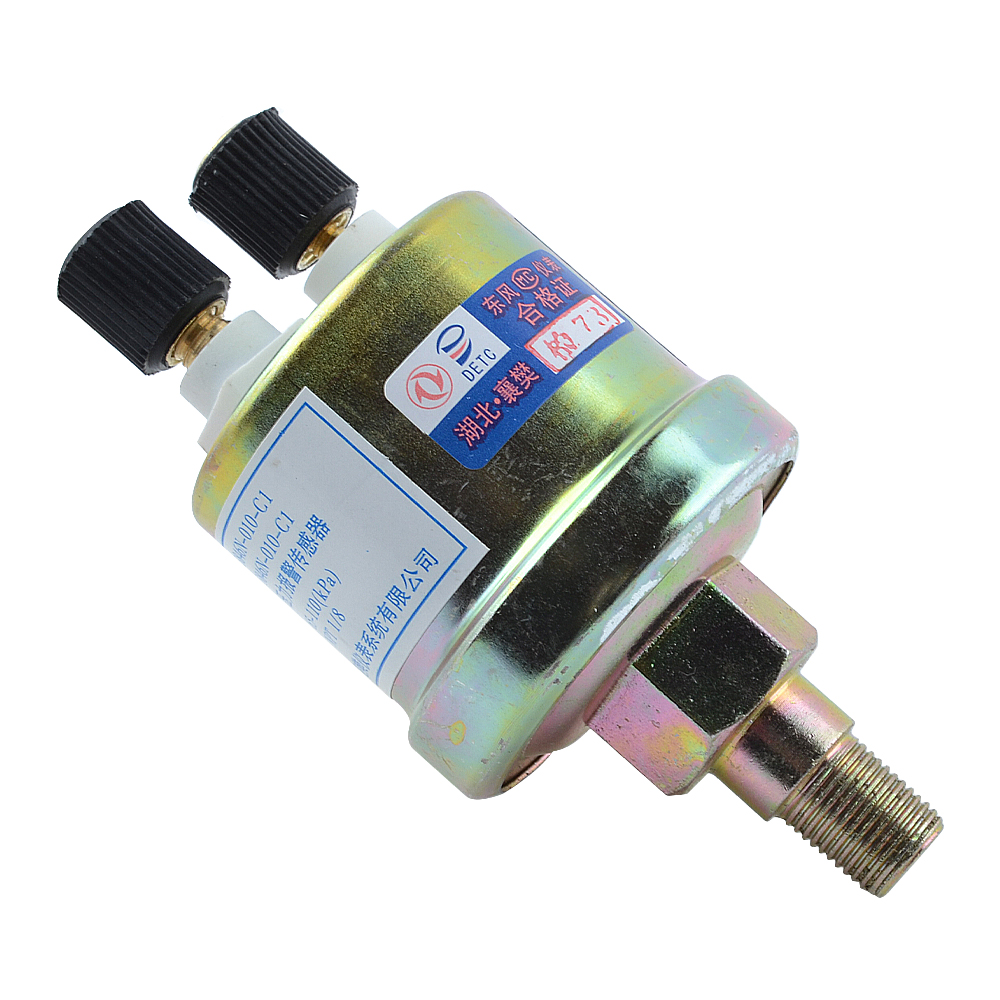

Датчик давления масла

Стабильное давление масла – залог того, что двигатель работает без перегрева и все трущиеся детали смазываются должным образом. Когда датчик начинает «лажать», показывая нормальное давление, хотя на самом деле оно понижено, последствия могут быть серьёзными: от повышенного износа деталей до полной остановки двигателя.

• Признаки неисправности

Самый частый признак неисправности датчика – скачки показаний на панели приборов. Если датчик вдруг начинает показывать низкое давление масла, когда на практике с уровнем всё в порядке, это первый сигнал для проверки. Также встречаются ситуации, когда датчик не реагирует вообще, «ложится» на минимальные значения и не меняет их даже при увеличении оборотов.

Ещё одна возможная причина – загрязнение масла. Когда в масле накапливаются примеси и микрочастицы, они могут забивать отверстие датчика, мешая корректной передаче данных. В таком случае показания могут быть заниженными. А если серьёзно износились контакты датчика, он может выдавать ложные сигналы.

• Как проверить состояние устройства

Самый надёжный способ диагностики – это механический манометр, которым проверяют давление непосредственно в системе, и сравнивают с показаниями датчика. Если манометр показывает норму, а на приборке заниженные значения, скорее всего, датчик пора менять. Иногда помогает также очистка контактов, но это временное решение, так как проблему часто вызывает естественный износ.

Датчик температуры и давления во впускном коллекторе (TIP)

TIP следит за точностью подачи топлива и общей производительностью двигателя. Этот датчик контролирует два параметра сразу: давление воздуха на впуске и его температуру. Благодаря ему система управления двигателем может корректировать подачу топлива, добиваясь оптимального сгорания и снижая расход.

• Признаки неисправности

Когда TIP-датчик выходит из строя, первый звоночек – потеря тяги, будто «лошадей» внезапно поубавилось. Двигатель начинает «тупить» на разгонах, особенно при старте с места. Другой частый признак – повышенный расход топлива: двигатель начинает «кушать» больше, пытаясь компенсировать неправильные данные от датчика. Могут появиться и дымные выхлопы: избыток или недостаток топлива приводит к неполному сгоранию, из-за чего выхлоп выглядит тяжелее и темнее.

• Диагностика

Чтобы проверить TIP-датчик, можно использовать мультиметр и сканер, который считывает коды ошибок. Один из самых частых кодов – P0237 или P0238, указывающий на проблему с низким или высоким сигналом от TIP. Если такие ошибки обнаружены, стоит измерить напряжение на выводах датчика: нормальные значения варьируются в пределах 0.5–4.5В в зависимости от условий нагрузки. Если напряжение отклоняется от этих параметров – датчик не справляется.

• Технические рекомендации

1. Часто проблема кроется не в самом датчике, а в окисленных или поврежденных контактах. Стоит проверить все соединения и контакты на предмет загрязнений или повреждений.
2. Поскольку датчик находится в зоне впуска, со временем он может покрыться слоем нагара и масла. Аккуратная очистка датчика может вернуть ему работоспособность.
3. Если мультиметр показывает нормальные значения на холостом ходу, не лишним будет проверить датчик под нагрузкой. Например, разгоните двигатель и замерьте показатели – TIP должен адаптироваться и выдавать соответствующие значения.

TIP-датчик – небольшой, но очень важный «перец», требующий регулярного контроля, особенно на старых двигателях.

Датчик кислорода (лямбда-зонд)

Датчик кислорода, или лямбда-зонд, отвечает за контроль состава выхлопных газов, помогая системе управления двигателем оптимально настроить подачу топлива. В случае Cummins он положительно влияет на экономичность и снижение вредных выбросов. Лямбда-зонд измеряет содержание кислорода в выхлопе и передаёт данные в блок управления, который на их основе корректирует соотношение топливо-воздух.

• Признаки неисправности

Первым делом, когда кислородный датчик начинает «чудить», мы замечаем увеличение расхода топлива – смесь становится богаче, что ведёт к перерасходу. Часто появляется дымный выхлоп, поскольку слишком богатая смесь не сгорает полностью. На приборной панели также может вспыхнуть «Check Engine» – сигнал, что нужно заглянуть под капот.

• Диагностика

Чтобы оценить состояние датчика, можно использовать мультиметр и осциллограф. Лямбда-зонд работает, изменяя напряжение в зависимости от состава выхлопа. Нормально работающий датчик колеблется в пределах 0.1–0.9 В при циклической смене значений каждые несколько секунд. Если напряжение стабильно застывает на одном уровне или колеблется медленно – лямбда-зонд «крякнул» и нуждается в замене.

• Технические рекомендации

1. Датчик кислорода находится в зоне выхлопной системы и со временем может покрыться слоем нагара, особенно если двигатель уже старенький. Лёгкая чистка может продлить ему жизнь, но аккуратно, чтобы не повредить чувствительные элементы.
2. Одной из причин неверных данных от датчика может быть неисправность проводки. Важно проверить разъёмы и провода на повреждения или следы коррозии.
3. В некоторых случаях, после установки нового датчика, систему стоит перенастроить, чтобы блок управления мог учитывать точные показания. Это может быть особенно полезно для старых моделей Cummins.

Следите за лямбда-зондом, так как он напрямую влияет на расход топлива и экологичность двигателя.

Датчик положения коленчатого вала

Отвечает за отслеживание положения и скорости вращения коленвала, что позволяет блоку управления двигателем точно регулировать моменты зажигания и впрыска топлива. При выходе этого датчика из строя движок может начать троить, терять мощность или даже глохнуть на ходу.

• Признаки неисправности

Когда датчик коленвала даёт сбой, первым звоночком часто становится «Check Engine». Следом идут проблемы с запуском – двигатель может долго крутиться стартером и не заводиться. При работе под нагрузкой в движении двигатель как будто начинает «захлёбываться». Эти симптомы – прямой сигнал, что пора «копать» в сторону датчика коленвала.

• Диагностика

Для проверки состояния датчика используют мультиметр. Для начала замеряют сопротивление. Его норма согласно технической документации находится обычно в пределах от 200 до 1 000 Ом. Если значение вышло за границы, значит, датчик пора менять.

Ещё один способ диагностики – осциллограф. С его помощью можно оценить форму и частоту сигнала от датчика во время вращения коленвала. Ровная и периодическая синусоида – хороший знак, а вот если сигнал рваный или вовсе отсутствует, это указывает на неисправность.

• Технические рекомендации

1. Датчик расположен в нижней части двигателя, и часто на нём скапливается грязь и масло. Перед диагностикой полезно его почистить, чтобы исключить возможные ошибки в работе.
2. Иногда проблемы возникают из-за ослабленных креплений. Датчик должен плотно прилегать к корпусу – любое смещение может исказить показания. Проверьте состояние уплотнительных колец для предотвращения попадания грязи и влаги.
3. Если датчик заметно повреждён или показывает неверные значения даже после очистки, лучше заменить его новым. Не стоит «шаманить» со старым – это может обернуться сбоями в зажигании и потерей мощности двигателя.

Соблюдение этих рекомендаций поддержит ваш двигатель Cummins в исправном состоянии, обеспечивая плавную и стабильную работу.

Датчик детонации двигателя

Этот сенсор отслеживает аномальные вибрации в цилиндрах, сигнализируя блоку управления о признаках детонации, когда топливо взрывается слишком рано или поздно. Если вовремя не обнаружить проблему, она может привести к серьёзному износу поршневой группы, повреждению клапанов и снижению нормальной работы двигателя.

• Признаки неисправности

Когда датчик ломается, блок управления перестаёт корректировать подачу топлива, и двигатель может начать «бить копытом» – его начнет потряхивать на высоких оборотах, он станет тягу. Неисправность не пропустите, она сопровождается включением «Check Engine». Кроме того, во время движения может появиться металлический стук – признак ранней детонации. Если такое происходит, важно не откладывать диагностику.

• Диагностика

Для проверки датчика сначала применяют сканирование. Подключившись к ЭБУ, можно считать ошибки и убедиться, что неисправность связана именно с детонацией. Но полагаться только на сканер не стоит – механики советуют дополнительно проверить датчик мультиметром. Проверка сопротивления и напряжения позволит точно убедиться, работает ли сенсор корректно.

Существуют ещё и механические признаки, которые помогают убедиться, что именно этот датчик вышел из строя. Один из них – постоянный металлический звук на холостых и малых оборотах. Это указывает на возможные проблемы с детонацией и работу датчика в аварийном режиме.

• Технические рекомендации

1. Часто проблемы с датчиком детонации возникают из-за плохого контакта. Загрязнённые или окисленные соединения могут искажать сигнал. Прежде чем менять датчик, стоит почистить контакты и убедиться в их плотном соединении.
2. Датчик должен быть установлен в правильном месте и плотно прилегать к поверхности блока цилиндров. Если он закреплён неплотно или смещён, показания будут некорректными.
3. Если он поломался, лучше не рисковать и заменить его на оригинальный. Качественная замена поможет избежать повторных проблем и сохранит «здоровье» двигателя.

Следуя этим советам, вы сможете вовремя выявить проблемы с детонацией и поддерживать стабильную работу двигателя Cummins даже при высоких нагрузках.

Датчик давления топлива

Этот датчик контролирует подачу горючего, отправляя данные в ЭБУ, который уже корректирует его дозировку. Если сенсор «помирает», двигатель может терять мощность, «чихать» и работать с перебоями, а расход топлива – непредсказуемо расти.

• Признаки неисправности

Симптомы проблем с датчиком давления топлива заметны сразу: снижается тяга, двигатель может запускаться не с первого раза или даже заглохнуть. При нажатии на педаль «газа» разгон становится вялым, словно тянешь за собой прицеп с камнями. Также на панели загорится «Check Engine» – явный сигнал, что пора проверить давление в системе.

• Диагностика

Для диагностики сначала стоит подключиться к сканеру, чтобы считать ошибки и понять, датчик ли стал причиной проблем. Если ошибка указывает на топливную систему, проверяем давление топлива при помощи механического манометра, подключённого к топливной рампе. Сравнив данные с эталонными показателями, можно определить, откуда растут проблемы – от датчика или самого насоса.

• Технические рекомендации

1. Нередко проблемы с давлением топлива возникают из-за плохих соединений, загрязнённых контактов или повреждённой проводки. Иногда простая зачистка контактов спасает от замены датчика.
2. Иногда «подглючивания» датчика связаны не с ним самим, а с забитым топливным фильтром или накоплением осадка в топливной рампе. Прежде чем менять датчик, имеет смысл прочистить топливную магистраль и заменить фильтр.
3. Замеры давления через манометр могут помочь подтвердить, что показания датчика неточные. Если показания датчика и манометра разнятся, велика вероятность, что датчик пора менять.
4. Если прибор постоянно показывает слишком низкое или высокое давление, его лучше заменить на новый, желательно оригинальный. Использование аналогов может обойтись дешевле, но при этом возможен риск несовместимости с системой Cummins.

С этими рекомендациями и регулярной проверкой этого важного устройства можно избежать неприятностей на дороге и продлить жизнь топливной системе двигателя.

Датчик EGR (рециркуляции выхлопных газов)

Его задача отслеживать объём выхлопных газов, возвращаемых в систему для повторного сжигания, что снижает уровень оксидов азота (NOx). Этот датчик взаимодействует с клапаном EGR, помогая двигателю работать «чище». Только проблема в том, что система EGR любит засоряться сажей, что мешает нормальной работе датчика и может вызвать целый каскад ошибок.

• Признаки неисправности

Когда датчик EGR начинает «глючить», двигатель работает жёстче, могут появиться провалы в тяге, и особенно страдает холостой ход. Иногда заметны «чихи» выхлопа и повышенный расход топлива. Также на панели загорается «Check Engine», особенно при попытках разогнаться.

• Технические рекомендации

1. Первым делом стоит снять датчик и оценить степень загрязнения. Если он покрыт сажей, его нужно аккуратно прочистить. Для этого подойдут специальные аэрозоли для очистки EGR. Иногда помогает даже продувка сжатым воздухом, но главное – не повредить чувствительные элементы.
2. Правильная работа датчика зависит от стабильных сигналов, так что проблемы с проводкой или плохие соединения – частая причина его отказов. Проверьте контакты, зачистите и смажьте их для защиты от окисления.
3. При установке EGR убедитесь, что в целостности прокладок, так как утечка выхлопных газов может повлиять на точность его показаний. Замена изношенных уплотнителей поможет сохранить правильные замеры.
4. Сенсор требует регулярной профилактики. Чистка каждые 15-20 тысяч километров в условиях пыльной эксплуатации поможет избежать накопления сажи и преждевременной его замены.

С такими шагами и правильным уходом за системой EGR можно предотвратить «капризы» сенсора и повысить долговечность двигателя.

Датчик давления выхлопных газов (EPD)

Это устройство контролирует давление выхлопных газов перед турбиной и, по сути, регулирует пропорции газов, которые возвращаются для рециркуляции. Неправильная работа EPD может вызвать проблемы с производительностью и выбросами, а двигатель может начать «чихать» и терять мощность.

• Признаки неисправности

Основные симптомы отказа EPD – это загорающийся индикатор «Check Engine», снижение тяги, пропуски зажигания и трудности с разгонной динамикой. Если датчик залипает или показывает неверные данные, система управления двигателем начинает корректировать впрыск и другие параметры на основе ошибочной информации, что приводит к «нервной» работе мотора и повышенному расходу топлива.

• Технические рекомендации

1. Сажа и конденсат – главные враги EPD. При первых признаках некорректной работы снимите датчик и осмотрите его на предмет загрязнений. Чистка с помощью сжатого воздуха или специальных аэрозолей для выхлопных систем обычно помогает избавиться от лёгких отложений.
2. Устройство подключено к системе через резиновые шланги, которые могут покрываться трещинами, через которые могут происходить утечки. Проверьте шланги на целостность и герметичность, поскольку даже небольшая прореха исказит показания давления и может повлиять на точность работы всей системы.
3. Если EPD показывает нестабильные или неверные значения, проблема может быть не в самом датчике, а в проводке. Проверьте контакты и разъёмы, зачистите их и при необходимости замените повреждённые провода.
4. В условиях интенсивной эксплуатации, особенно на тяжелой спецтехнике, имеет смысл проверять и при необходимости менять EPD каждые 80–100 тысяч километров.

Следуя этим рекомендациям, можно держать EPD в боевом состоянии и продлить срок службы всей выхлопной системы.

Датчик температуры масла

Следит за температурой масла, помогая системе управления подстраивать работу мотора под текущие условия. Если датчик выходит из строя, это может привести к перегреву двигателя, что, как известно, грозит серьёзными поломками.

• Признаки неисправности

Первое, на что стоит обратить внимание, – скачки или нереалистичные показания температуры на приборной панели. Если вы видите перегрев сразу же после запуска мотора или наоборот – стабильные низкие температуры на высоких оборотах, вероятно, с ним что-то не так. Появление индикатора «Check Engine» также может говорить о проблемах с датчиком.

• Технические рекомендации

1. Один из простых способов диагностики – проверка мультиметром. Когда в норме, то сопротивление датчика меняется пропорционально изменению температуры. Если показания сопротивления не меняются или отсутствуют, скорее всего, устройство пора менять.
2. Масло со временем образует отложения, забивающие сенсор. Открутите его и осмотрите на наличие загрязнений и отложений. Чистка контактов и корпуса датчика иногда решает проблему с «глюками» показаний.
3. Окисленные контакты или повреждённые провода – частые причины отказа прибора. Убедитесь, что все разъёмы сидят плотно и нет обрывов в цепи.
4. Учитывая важность контроля температуры масла, заменяйте датчик каждые 100–120 тысяч км, особенно если двигатель работает в тяжёлых условиях. Это поможет избежать неприятных сюрпризов в дороге.

Выполняя эти шаги, вы сможете поддерживать оптимальные условия для работы двигателя и продлить срок его службы.

Профилактика и регулярное обслуживание

Профилактика датчиков в двигателе Cummins – вещь несложная, но крайне важная. Основной совет тут – держите эти полезные устройства в чистоте и периодически проверяйте их на корректность показаний. Сенсоры, особенно те, что отвечают за температуру и давление, часто забиваются грязью и различными отложениями, что приводит к некорректным показаниям и может «запудрить мозги» системе. Это в конечном итоге ускорит износ деталей и узлов двигателя и приведет к его поломке.

Регулярная проверка проводки, очистка контактов и осмотр на предмет окисления и повреждений помогут избежать ненужных трат и простоев. Раз в пару месяцев стоит сгонять в сервис или хотя бы самому пробежаться по основным разъёмам и корпусам датчиков с чистящим средством.

Не забывайте и про проверку калибровки. На некоторых моделях двигателей Cummins калибровку можно сделать через диагностический софт – это важно, чтобы датчики показывали реальные данные, а не «с потолка». И, конечно, лучше не дожидаться полного отказа: если заметили, что показания начинают прыгать или появляются ошибки, сразу проверяйте. Замену расходников вроде уплотнителей и разъёмов тоже лучше не затягивать – это мелочь, но может значительно продлить жизнь вашему движку.

В заключение можно сказать, что датчики в двигателях Cummins – это не просто «мелочи» в конструкции, а настоящие органы чувств системы, без которых двигателю не обойтись. Понимание их работы, частых неисправностей и важности регулярного обслуживания поможет вам избежать головной боли на дороге и сэкономить на ремонте. Если с сенсорами что-то не так, это может повлечь за собой серьезные проблемы – от потери мощности до полного выхода двигателя из строя. Так что, ребята, следите за ними, как за своим самым любимым инструментом в гараже!

Помните, профилактика – ваш лучший друг в мире спецтехники. Регулярная проверка, чистка и замена необходимых компонентов могут значительно продлить жизнь вашему двигателю. Если вы заметили что-то странное в работе – не затягивайте, обращайтесь к профессионалам. В конце концов, двигатель Cummins – это настоящий трудяга, который заслуживает вашего внимания и заботы!
