Как поменять прокладку клапанной крышки на ГАЗ-3310 Валдай с ДВС Cummins ISF3.8?

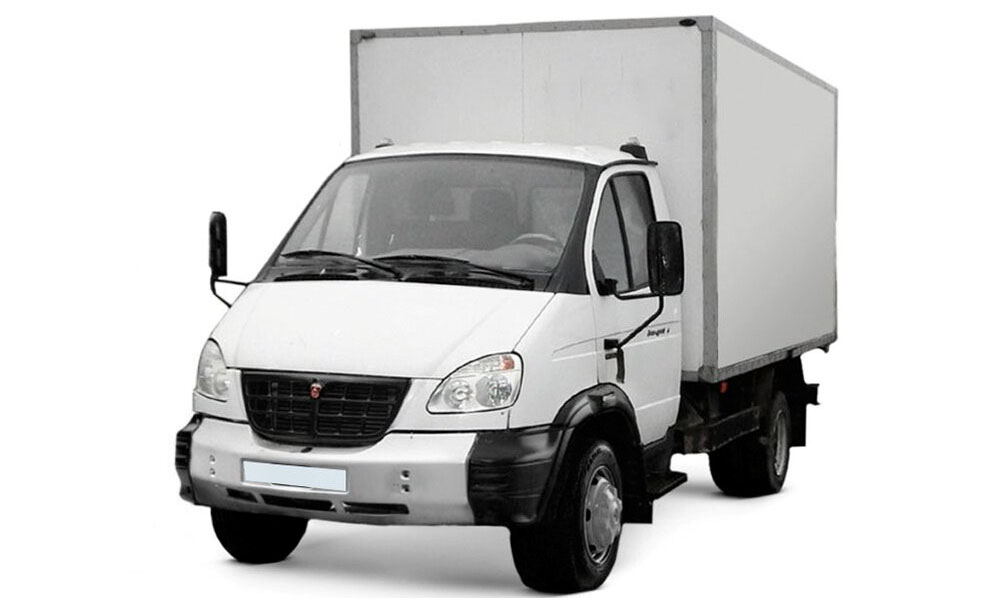

Двигатель Cummins ISF3.8 один из самых популярных силовых агрегатов в среднетоннажном коммерческом транспорте, включая ГАЗ-3310 «Валдай». Это мощный, но при этом самый легкий мотор в своем классе, обеспечивающий впечатляющий крутящий момент до 600 Нм. Однако, как и любой дизель, работающий в режиме высокой тепловой и эксплуатационной нагрузки, со временем ISF3.8 может продемонстрировать «недуги», связанные с уплотнениями.
Одна из самых распространенных жалоб, которые мы слышим от водителей и руководителей автопредприятий, – это потеки масла из-под клапанной крышки. Часто механики, сталкиваясь с этой проблемой, сразу хватаются за новую прокладку. На первый взгляд, операция рутинная, но на деле замена прокладки на ISF3.8 требует не силы, а ювелирной точности. Цель этой статьи – дать четкий алгоритм, как провести эту работу чисто, быстро и, главное, с гарантией долговечности, исключив повторные течи.
Диагностика: когда виновата не прокладка, а давление
Визуальное обнаружение масла, стекающего по периметру клапанной крышки, – это лишь симптом. Профессиональный подход начинается не с разборки, а с выяснения истинной причины.
Многие опытные специалисты знают: замена прокладки может не дать результата, если двигатель сильно «сапунит». Cummins ISF3.8, как и любые дизели, в процессе работы образуют газы. Если система вентиляции картера (маслоотделитель) забита или неисправна, давление внутри двигателя растет настолько, что начинает выдавливать масло через самые слабые места, включая новую прокладку клапанной крышки. Это часто сопровождается повышенным расходом масла (двигатель начинает «жрать масло») и течью с сапуна.
Поэтому, прежде чем тратить время и средства на замену уплотнения, необходимо убедиться, что система дыхания мотора чиста и функционирует. Если диагностика показывает сильное сапунение, сначала нужно обслужить или заменить маслоотделитель. В противном случае, новая прокладка продержится недолго, а работа окажется бесполезной.
Подготовка и выбор компонентов: артикулы и материалы
Для обеспечения надежной герметизации двигателя ISF3.8 необходимо строгое соблюдение некоторых правил. Двигатель должен быть полностью остывшим, чтобы избежать термических деформаций, а перед началом работ обязательно отключают аккумулятор.

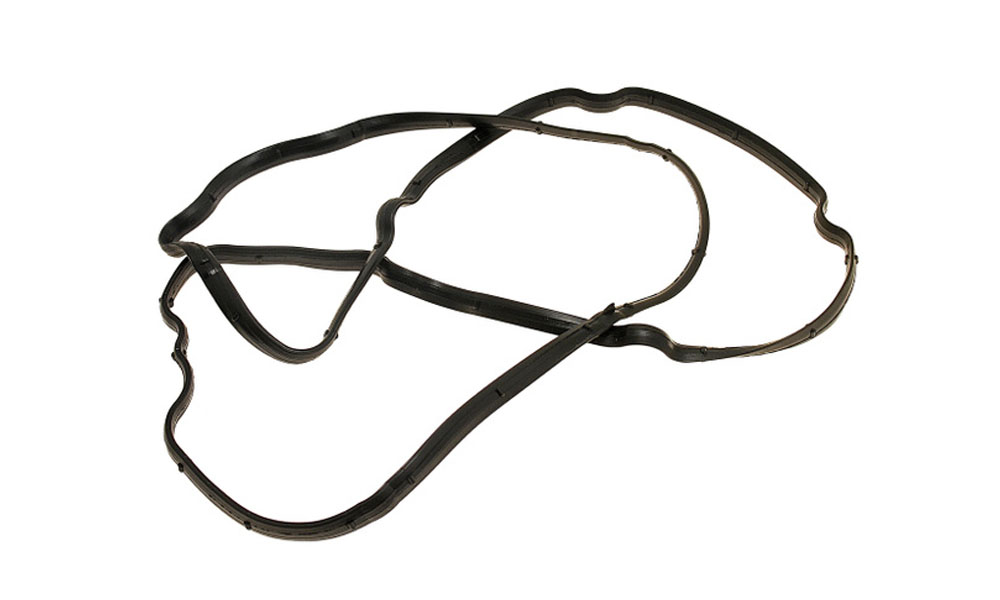

Важный элемент успеха – правильный выбор прокладки. Оригинальная прокладка клапанной крышки Cummins/BFCEC имеет артикул 4946239. В каталогах могут также встречаться альтернативные заводские номера, такие как 5296796.
На рынке широко представлены аналоги, в том числе из силикона и полиуретана (например, ПТП). Поскольку ISF3.8 работает в условиях высоких тепловых циклов, качественный материал очень важен. Проверенные аналоги из высокотемпературного силикона или полиуретана могут обеспечить лучшую долговечность, чем стандартная резиновая прокладка, за счет повышенной стойкости к задубению и растрескиванию под воздействием горячего масла.
Таблица: Ориентировочные артикулы прокладок ISF3.8
|
Тип компонента |
OEM Номер (Cummins/BFCEC) |
Альтернативные P/N |
|
4946239 |
5296796 |
Процедура замены
Демонтаж начинается с аккуратного отсоединения всех периферийных элементов, которые могут мешать доступу: шлангов вентиляции, проводки, а также любых датчиков, подключенных к крышке.
Крепежные болты клапанной крышки (которая, напомним, выполнена из композитного пластика) откручиваются равномерно, двигаясь от краев к центру. После снятия крышки необходимо тщательно удалить старую прокладку из паза.
Самый ответственный этап – очистка сопрягаемых поверхностей. Если остатки старой прокладки или герметика (если он когда-то применялся) останутся на привалочной плоскости головки блока цилиндров (ГБЦ), новая прокладка гарантированно даст течь. Категорически запрещено использовать металлические скребки, которые могут оставить царапины на ГБЦ.
Рекомендуется применять специализированные обезжиривающие составы, например, очистители карбюратора или тормозов, чтобы поверхность была абсолютно сухой и чистой. Для данной конструкции использование герметика на самой прокладке недопустимо.
Монтаж прокладки клапанной крышки
Новую прокладку устанавливают сухой в паз клапанной крышки. Убедитесь, что она плотно сидит в канавке и не имеет перекосов. Затем клапанная крышка аккуратно опускаете на ГБЦ.
Теперь подходим к главному техническому требованию, которое отличает профессиональный ремонт от кустарного: соблюдение момента затяжки. Клапанная крышка двигателя ISF3.8 изготовлена из полимерного материала, что делает ее очень чувствительной к перетяжке. При чрезмерном усилии пластик либо трескается, либо деформируется, что в любом случае приводит к негерметичности, несмотря на новую прокладку.
Техническая документация Cummins для мелкого крепежа в критических узлах, таких как хомуты крепления топливных форсунок или соленоиды, указывает стандартный низкий момент затяжки, эквивалентный 10 Н⋅м (89 in-lb). Именно этот низкий момент, 10 Н⋅м, является безопасным и достаточным для обеспечения надежной герметичности пластиковой клапанной крышки ISF3.8. Использование динамометрического ключа на этом этапе не является рекомендацией – это строгое обязательство.
Процесс затяжки должен быть двухступенчатым, с равномерным распределением усилия:
- Предварительная затяжка. Все болты затягиваются моментом примерно 5 Н⋅м. Затяжка производится по спирали, начиная с центральных болтов и двигаясь к краям.
- Финальная затяжка: Все болты дотягиваются до финишного момента 10 Н⋅м, сохраняя спиральный порядок.
Таблица: Рекомендуемый момент затяжки клапанной крышки ISF3.8
|
Узел |
Спецификация |
Единицы измерения |
Требование |
|
Предварительная затяжка |
5 |
Н·м |
Легкое прилегание, по спирали от центра |
|
Финальная затяжка (Болты крышки) |
10 |
Н·м |
Строго динамометрическим ключом |
Гарантия сухого мотора
После того как все болты клапанной крышки правильно затянуты, подсоедините обратно все датчики, жгуты и шланги вентиляции картера. Затем запускайте двигатель.
Финальный контроль – это прогрев мотора до рабочей температуры и тщательная визуальная проверка периметра клапанной крышки. Если все этапы были выполнены правильно, особенно важные, диагностика сапунения и строгое соблюдение силового усилия, то течь будет устранена надолго.
В ремонте дизельного двигателя Cummins ISF3.8 важна не то, как вы давите на гаечный ключ, а точность. Соблюдение этих несложных, но обязательных технических требований гарантирует, что «Валдай» вернется в работу с чистым, сухим и надежным мотором.
