Коленвал в двигателе Cummins: почему вышел из строя и как заменить

Когда мотор перестает работать как часы, одним из главных подозреваемых становится коленвал. Этот «тяжеловес» жизненно важная деталь, которая превращает усилия поршней в движение колес. Если он «накрывается», то это грозит серьёзными проблемами для кошелька и ещё более серьёзным действиям по его восстановлению или замене.

В двигателях Cummins, славящихся своей надежностью, проблемы с коленчатым валом редкость, но, если беда случилась, важно знать, что искать, почему это произошло и как устранить поломку. В этой статье разберем частые причины неисправностей, симптомы износа и дадим пошаговый план замены на примере популярного мотора Cummins ISX.

Устройство и функции коленвала в двигателе Cummins

Эта кривая «железяка», можно сказать, главный «дирижер» внутри мотора. В Камминс, будь то легендарный ISX или компактный B-Series, он превращает возвратно-поступательное движение поршней во вращение, которое через трансмиссию и кардан передается на колеса. Без него мотор – это просто кучка неподвижного металла.

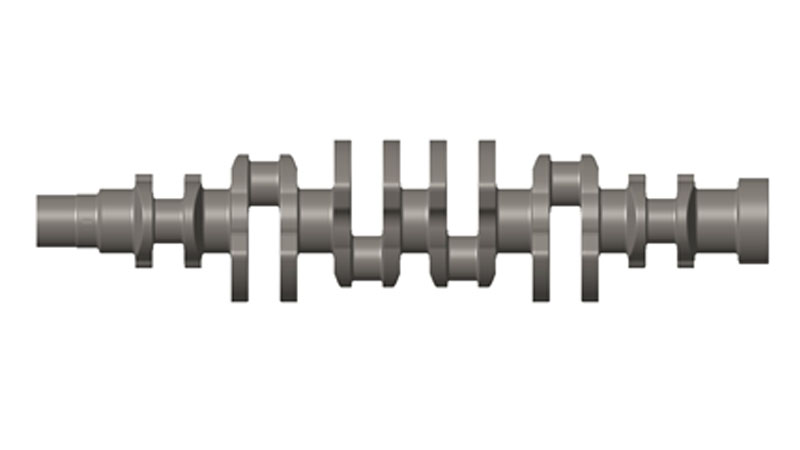

Устройство

Коленчатый вал – это массивная кованая или литая деталь, спроектированная выдерживать колоссальные нагрузки. Он состоит из:

• Шеек (коренных и шатунных), которые вращаются в подшипниках.
• Щек (или противовесов), уравновешивающих силы инерции, чтобы мотор не вибрировал, как стиральная машинка на отжиме.
• Фланца для соединения с маховиком и шестернями ГРМ.
• Масляных каналов, по которым подается масло для смазки шеек.

Все эти элементы работают в идеальном балансе. Малейший уход из равновесного состояния и двигатель начинает «кривляться», увеличивая износ других компонентов.

Функции

Главная задача коленчатого вала – передача усилия от поршней к маховику. Но этим его роль не ограничивается.

1. Обеспечивает балансировку мотора за счет противовесов.
2. Управляет вспомогательными системами, как насосы и генератор, через ременной привод.
3. Поддерживает циркуляцию масла благодаря вращению масляных каналов.

Эта деталь двигателя не терпит невнимания, с ней нельзя «на авось». Она требует ухода, регулярной диагностики и, при необходимости, профессиональной замены.

Частые причины выхода коленчатого вала из строя

Это не та деталь, которая «падает замертво» без предупреждения. Ее поломка – это всегда накопленный эффект множества факторов. Давайте разберём, какие беды могут отправить коленчатый вал вашего Cummins на свалку или в ремзону.

Основные причины поломок

1. Недостаток смазки

Это враг номер один для любого движка. Когда масло не доходит до шеек или его давление падает, трение растёт, и металл начинает «есть» металл. Итог: задиры, перегрев, заклинивание.

Как избежать

Всегда следите за уровнем масла, проверяйте его давление на приборке и не тяните с заменой. Используйте только рекомендованные масла, иначе получите «масляное голодание».

2. Перегрузка двигателя

Езда с перегрузом – частый грех водителей грузовиков. Давление на коленвал растёт, шейки получают дополнительные нагрузки, и металл быстрее устает.

Как избежать

Не превышайте допустимую грузоподъёмность и не злоупотребляйте высокими оборотами на долгих подъёмах.

3. Дисбаланс

Иногда проблема возникает из-за заводского брака, но чаще виноваты изношенные противовесы или повреждения при ремонте.

Как избежать

После снятия коленвала обязательно проверяйте его на биение и балансировку. И не экономьте на оригинальных запчастях.

4. Износ коренных и шатунных подшипников

Эти элементы принимают на себя основную часть нагрузки, и, если они изношены, коленвал начинает работать «с перекосом». Это приводит к повреждению шеек и даже трещинам.

Как избежать

Проводите регулярный осмотр подшипников и меняйте их при первых признаках износа. Шум, вибрация и снижение давления масла – красные флажки.

5. Перегрев двигателя

Частый перегрев разрушает не только головку блока, но и масляную пленку на шейках коленвала. Это приводит к задиру и, в перспективе, к серьезным поломкам.

Как избежать

Держите систему охлаждения в идеальном состоянии, проверяйте уровень антифриза и состояние термостата.

6. Попадание мусора в систему смазки

Частички металла или грязь в масле работают как абразив, ускоряя износ шеек и подшипников.

Как избежать

Регулярно меняйте масляный фильтр и следите за чистотой масла. Если после ремонта мотора осталась стружка – беды не избежать.

7. Механические повреждения

Сюда относятся удары по коленвалу при неквалифицированном ремонте или установка «кривых» запчастей. Даже небольшая трещина – это бомба замедленного действия.

Как избежать

Доверяйте ремонт профессионалам, а не «гаражным умельцам». И всегда проверяйте комплектующие перед установкой.

Коленвал не прощает халатности. Следите за ним, и он будет служить долго, несмотря на любые нагрузки.

Симптомы неисправности

Коленчатый вал редко «прощается» с жизнью молча. Он кричит, стучит и вибрирует, привлекая внимание к своей беде. Заметить проблему вовремя – значит спасти мотор и избежать серьезных затрат на ремонт. Вот на что стоит обращать внимание.

Стуки и посторонние звуки

Если из-под капота доносится ритмичный металлический стук, возможно, коленвал или его подшипники дают знать о проблемах. Такой звук часто усиливается при повышении оборотов. Ударные шумы могут быть вызваны износом шатунных или коренных шеек.

Что делать

Как только услышали посторонний звук, остановитесь и проверьте мотор. Продолжать движение в надежде «само пройдет» — плохая идея.

Вибрация двигателя

Чувствуете, что движок потряхивает? Это может быть связано с дисбалансом коленвала. Причина – изношенные подшипники, поврежденные противовесы или даже трещины в самом валу.

Рекомендация

Диагностируйте вибрации в сервисе. Иногда такая проблема начинается с мелочей, но доводит до капитального ремонта.

Падение давления масла

Состояние шеек коленвала зависят от стабильного давления масла. Если стрелка манометра уходит вниз, есть вероятность, что изношенные подшипники или задиры на шейках нарушили циркуляцию смазки.

На заметку

Снижение давления масла — это не только про насос. Проверяйте состояние коленвала и его сопряженных деталей.

Утечка масла

Масло может покидать двигатель через сальники коленчатого вала. Если под машиной появились лужи, стоит заглянуть под капот и осмотреть передний или задний сальник.

Совет

Регулярный осмотр на утечки спасет вас от неожиданных проблем в дороге.

Потеря мощности

Изношенный коленвал и поврежденные подшипники увеличивают внутреннее сопротивление в двигателе. Это приводит к снижению общей производительности и вялой реакции на газ.

Действие

Если мотор «вянет» без видимых причин, коленвал может быть виновником. Сделайте диагностику.

Стружка в масле

Во время замены масла или фильтра стоит проверить, нет ли металлической стружки. Она – тревожный сигнал, указывающий на сильный износ шеек или подшипников.

Механикам на заметку

Если видите стружку, не тяните с полной дефектовкой двигателя.

Как интерпретировать симптомы

Не каждая вибрация или шум говорит о смерти коленвала. Например, стуки могут быть связаны с шатунными пальцами или клапанным механизмом, а вибрация – с подушками двигателя. Но если симптомы повторяются или накапливаются, лучше не рисковать.

Практические советы

• Регулярное ТО. Проблемы с коленвалом не появляются внезапно. Профилактические осмотры помогут поймать проблему на ранней стадии.
• Инструменты диагностики. Используйте стетоскопы, виброметры и манометры для точной оценки состояния двигателя.
• Оперативность. Если подозреваете неисправность, не откладывайте визит к механику. Даже небольшие трещины или износ могут привести к серьезным поломкам.

Здоровый коленвал – это тишина, ровная работа двигателя и уверенность на дороге. Поэтому слушайте свой мотор и не игнорируйте его «сигналы SOS».

Диагностика проблем

Проблемы не всегда видны с первого взгляда, но двигатель «шепчет», когда что-то идет не так. Главная задача – услышать эти сигналы и понять, где копать. Диагностика включает несколько этапов, начиная от наблюдений и заканчивая разборкой мотора, но подходить к этому нужно системно.

Первым делом обращайте внимание на звуки. Если двигатель начал стучать, гудеть или издавать ритмичные удары, проверяем не только шатунные шейки, но и состояние противовесов коленвала. Стук усиливается на оборотах? Скорее всего, повреждения серьезные, и откладывать осмотр нельзя.

Следующим шагом изучаем давление масла. Если оно проседает, причина может быть в изношенных подшипниках коленвала или задирках на шейках. Простой тест с манометром на холостых и под нагрузкой подскажет, есть ли провал. Обратите внимание: низкое давление также может быть связано с масляным насосом, так что не исключаем и этот вариант.

Осмотр масла и фильтра – важная часть диагностики. Если там обнаружены металлическая стружка или частицы, это почти стопроцентный признак износа шеек. Тут уже без разборки не обойтись: снимаем поддон, осматриваем шейки и проверяем зазоры с помощью пластигейд-тестов или микрометра.

Последний этап – проверка геометрии детали. Даже малейший изгиб приводит к разбалансировке и вибрациям. Чтобы исключить проблемы, вал нужно снять и проверить на биение. Для этого используем индикатор часового типа на токарном станке или специальном стенде.

И еще, при любых подозрениях на проблемы с коленчатым валом важно действовать быстро. Чем дольше вы тянете, тем больше риск угробить двигатель целиком. Если симптомы сложились в общую картину, не пытайтесь «докатать» до сервиса, а вызывайте помощь.

Подготовка к замене коленвала

Замена коленчатого вала – это серьезное мероприятие, поэтому к работе нужно подойти с умом.

Первое, что важно запомнить: подготовка начинается с выбора правильного места и набора инструментов. Операция требует чистоты, аккуратности и пространства, чтобы спокойно разбирать и собирать двигатель.

Для начала обеспечьте себе доступ к мотору. Если он установлен в раме грузовика или спецтехники, удобнее снять его целиком. Подъемник, прочные стропы и фиксатор двигателя – обязательный минимум. Если место позволяет, можно работать прямо в моторном отсеке, но это менее удобно.

Перед разборкой слейте все жидкости: масло, антифриз. В процессе мотор необходимо будет переворачивать, и лишняя капля жидкости на полу только добавит лишней грязи. Дальше снимаем навесное оборудование, чтобы добраться до картера: шкивы, ремни, поддон, переднюю крышку.

Теперь самое важное – разметка и сортировка деталей. Снимая болты и шатуны, обязательно помечайте их положение, чтобы потом не собирать «на глазок». Например, используйте пластиковые пакетики для мелочевки и подпишите их маркером, чтобы впоследствии при сборке видеть, что откуда снято.

Подготовьте новый коленвал. Он должен быть абсолютно чистым, поэтому протрите его обезжиривающим составом. Если вал идет в комплекте с новыми вкладышами, проверьте их состояние и соответствие номеру двигателя.

Когда все готово, осмотрите подшипники коленвала и шатуна, наличие стружки или повреждений на сопрягаемых поверхностях.

И последний совет: не спешите. Хорошая подготовка ускорит процесс замены и сведет к минимуму шанс ошибок. Если что-то вызывает сомнение, лучше уточнить заранее, чем переделывать потом.

Замена коленвала на двигателе Cummins ISX

Замена коленвала на Cummins ISX – задача не для слабонервных, но при правильной организации процесса все можно сделать грамотно и относительно быстро. Разберем процесс пошагово, чтобы было проще ориентироваться в алгоритме действий.

Начинаем с подготовки

Ставим грузовик на ровную площадку, блокируем колеса, отключаем аккумуляторы. Если двигатель установлен на стационарной технике, освобождаем рабочую зону, чтобы ничего не мешало. Поднимаем мотор, фиксируем его на стенде, сливаем масло и антифриз. Уже на этом этапе полезно вооружиться сервисным мануалом Cummins ISX, чтобы сверяться с моментами затяжки и порядком установки компонентов.

Разборка

Она начинается с навесного оборудования. Снимаем турбину, компрессор, шкив, ремни и генератор. Дальше снимаем переднюю крышку двигателя, добираемся до шестерен ГРМ. Здесь важно не путать метки и сразу фиксировать их положение. Работайте аккуратно: если соберете неправильно, придется повторять всё заново.

Снятие поддона

Откручиваем болты и аккуратно убираем его, чтобы не повредить прокладку (хотя ее все равно лучше заменить). Открывается доступ к коленвалу, шатунным и коренным шейкам. Помечайте каждую деталь, снятую с вала, чтобы не перепутать их местами при обратной сборке.

Вынимаем коленвал

Откручиваем шатуны, снимаем крышки коренных подшипников и аккуратно вынимаем вал. Если вал «прикипел», используйте мягкий инструмент, чтобы не повредить сопрягаемые поверхности. Осматриваем вкладыши и проверяем, нет ли повреждений на шейках и шатунах.

Проверка зазоров

Перед установкой нового вала обязательно проверьте зазоры. Новые вкладыши устанавливаются в соответствии с рекомендациями Cummins, а их зазор проверяется с помощью пластиковой калибровочной ленты. Если зазор выходит за пределы нормы, нужно искать причину, иначе вал долго не проживет.

Установка

Устанавливаем новый коленвал. Опускаем его на место, фиксируем шатуны и крышки коренных подшипников. Протягиваем болты в несколько этапов, чтобы избежать перекоса. Проверяем легкость вращения вала — он должен двигаться плавно, без заеданий.

Сборка двигателя

После установки вала собираем двигатель в обратном порядке. Меняем уплотнения и прокладки, тщательно очищаем сопрягаемые поверхности перед установкой компонентов. Особенно внимательно следите за метками на шестернях ГРМ – малейшее смещение может привести к серьезным проблемам при запуске.

Когда сборка завершена, заполняем двигатель маслом и охлаждающей жидкостью, устанавливаем новый масляный фильтр. Перед запуском двигателя вручную прокрутите коленчатый вал, чтобы убедиться в отсутствии сопротивления.

Первый запуск обязателен с проверкой давления масла. Если давление в норме и нет посторонних звуков, можно считать работу успешной. Рекомендуем проехать около 500 км на легком режиме, чтобы детали притерлись, а после этого сделать контрольную проверку.

Задача трудоемкая, но с четким планом и вниманием к деталям замена коленвала даже на Cummins ISX не превратится в кошмар.

Советы по продлению срока службы коленвала

Чтобы коленвал в двигателе Камминс служил долго и не подводил в самый неподходящий момент, стоит придерживаться нескольких простых, но важных правил.

Во-первых, всегда следите за качеством масла. Моторное масло – это не просто смазка, это ваша защита от преждевременного износа важных деталей. Меняйте масло по графику и не забывайте про фильтр. И, конечно, не экономьте на нем. Используйте только качественные жидкости, рекомендованные именно для вашего двигателя.

Дальше, регулярно проверяйте систему охлаждения. Перегрев – это главный враг коленвала. Постоянный перегрев может привести к его деформации или даже к образованию трещин.

Еще одна важная вещь – регулярные осмотры. Даже если движок работает как часы, не пренебрегайте плановыми осмотрами и заменой изношенных деталей. Чем раньше заметите проблемы, тем дешевле выйдут ремонты. Внимание к малейшим деталям и регулярное техническое обслуживание помогут вам избежать дорогостоящих поломок и продлить срок службы вашего двигателя.

Вывод

Коленвал в двигателе Cummins – основа, от которой зависит качество работы мотора. Если он приходит в негодность, то однозначно придется вставать на прикол и приводить его в порядок, а это потребует немалых усилий, времени и денежных трат. Однако, регулярное ТО, использование качественных материалов и внимание к нюансам эксплуатации продлят его срок службы и помогут избежать серьезных поломок.

Если же неприятность уже случилась, важно правильно подготовиться к замене коленчатого вала и внимательно следить за каждым этапом работы.

В любом случае помните о том, что лучше предотвратить, чем потом тратить время и деньги на восстановление.
