Меняем вкладыши без снятия коленвала на двигателе Камминз

Стойкое падение давления масла или характерный стук в нижней части двигателя Cummins (ISB, ISC и др.) часто сигнализируют об износе вкладышей коленвала. Традиционная замена требует демонтажа двигателя или самого коленвала – процесс дорогой и долгий (простой техники до нескольких дней). Однако для многих ситуаций существует профессиональный метод замены in-situ – без снятия коленвала.

Это оправданное решение при умеренном износе шеек, позволяющее сократить простой на 70-80% и существенно снизить затраты на ремонт. Ключ к успеху – точная диагностика, безупречная чистота и строжайшее соблюдение технологии. Грамотное применение этого метода – признак истинного мастерства механика и рационального управления ресурсами предприятия. Риски есть, но они управляемы при правильном подходе.

Диагностика и подготовка

Прежде чем браться за инструмент, убедитесь в диагнозе. Стойкое падение давления масла ниже 1.0-1.2 бар на холостом ходу (проверьте механическим манометром, а не доверяйте лампе!) – первый тревожный звоночек.

Характерный глухой металлический стук под нагрузкой (особенно при резком сбросе газа), идущий снизу блока, и усиленный выброс масляного тумана через сапун – прямые указания на критический износ вкладышей коленвала Cummins. Игнорирование этих симптомов ведет к задирам и необратимому повреждению коленчатого вала.

Подготовка:

1. Полностью слейте моторное масло.
2. Демонтируйте поддон картера, маслозаборник и, если предусмотрена конструкцией (часто на ISC, ISX), пластину усиления картера.
3. Тщательнейшая очистка! Удалите всю грязь, стружку, старый герметик вокруг зоны работ. Малейшая соринка, попавшая в масляный канал или на шейку вала, – гарантия быстрого выхода из строя новых вкладышей. Используйте щетки, очистители и сжатый воздух, защитив открытые масляные каналы.

Инструмент решает все

• Диагностика

Шариковый микрометр (для точного замера толщины старых вкладышей и оценки износа), нутромер или рейсмас с индикатором (проверка геометрии шеек коленвала на конусность и овальность – допуски обычно в пределах 0.01-0.02 мм), набор щупов.

• Работа

Динамометрический ключ с головкой под размер болта и угломер – обязателен! (Затяжка только моментом недостаточна для современных болтов). Приспособление для проворачивания коленвала, чистый моторный смазочный материал (SAE 15W-40), пластиковая/медная выколотка, маркер для нумерации деталей. Под рукой – спецификации моментов и углов затяжки именно для вашей модели Cummins (например, ISB 6.7, ISC 8.3). Работа «на глаз» недопустима.

Пренебрежение этапом диагностики и подготовки – прямая дорога к повторному ремонту или фатальному повреждению дорогостоящего коленвала. Каждый пропущенный симптом, каждая неубранная микронная частица грязи, каждый недотянутый (или перетянутый) болт – это риск, который ложится на плечи мастера.

Замена шатунных вкладышей. Один шатун за раз – главное правило

Этот этап кажется простым, но именно здесь кроются типичные фатальные ошибки. Соблюдайте железное правило: работайте только с одним шатуном одновременно. Откручивание всех крышек разом приведет к провисанию и возможному заклиниванию коленвала, деформации шатунов и необратимым повреждениям.

Последовательность действий для одного цилиндра:

1. Позиционирование. Проверните коленвал так, чтобы шатун ремонтируемого цилиндра находился в нижней мертвой точке (НМТ). Это обеспечивает максимальный зазор для работы.
2. Маркировка. Не надейтесь на память! Несмываемым маркером или керном нанесите номер цилиндра на шатун и его крышку сбоку (не на сопрягаемые поверхности!). Это гарантирует, что крышка вернется строго на свое место без перекоса.
3. Снятие болтов. Отверните и аккуратно извлеките болты крепления крышки шатуна. Сложите их отдельно – они больше не будут использоваться для затяжки без контроля!
4. Снятие крышки. Снимите крышку шатуна вместе с нижним вкладышем. Не допускайте смещения крышки относительно шатуна в осевом направлении! Любое смещение – риск повреждения поверхности шейки и замков вкладыша.
5. Доступ к верхнему вкладышу. Осторожно подтолкните шатун вверх (от шейки коленвала) на несколько миллиметров. Предупреждение – на двигателях с трубчатыми форсунками охлаждения поршней (распространены на Cummins ISC, ISX) высок риск согнуть или сломать форсунку! Если они есть – настоятельно рекомендуется снять их заранее для всех цилиндров перед началом работ.
6. Извлечение верхнего вкладыша. Аккуратно извлеките верхний вкладыш из тела шатуна. Маркируйте снятые вкладыши (верх/низ, цилиндр) для последующего анализа износа!
7. Подготовка посадочных мест. Тщательно очистите постели вкладышей в шатуне и крышке от старого масла и микрочастиц металла. Не используйте абразивы! Протрите начисто безворсовой салфеткой.
8. Установка новых вкладышей. Установите новый верхний вкладыш в постель шатуна, новый нижний – в крышку. Совместите замки вкладышей с пазами в шатуне и крышке. Не прилагайте усилий! Вкладыш должен встать легко.
9. Смазка. Обильно смажьте чистым моторным маслом SAE 15W-40: трущиеся поверхности новых вкладышей, шейку коленвала в зоне ремонта, резьбу и пятки новых болтов шатуна.
10. Установка крышки. Аккуратно наденьте крышку на шейку коленвала, совмещая метки. Следите, чтобы нижний вкладыш не сместился!
11. Затяжка болтов – самый ответственный момент:

• Установите новые болты шатуна (или используйте старые ТОЛЬКО если это разрешено спецификацией, и они прошли контроль на растяжение – крайне не рекомендуется!).

• Этап 1: Затяните болты предварительным моментом (обычно 40-60 Нм для многих моделей Cummins ISB/ISC – сверьтесь с мануалом!).

• Этап 2: Доверните болты на строго заданный угол (часто 60°, 90° или 120° – только по спецификации вашего двигателя!). Используйте угломер! Затяжка только по моменту недостаточна для современных болтов с контролем пластической деформации.

Важно!

Неправильная затяжка (недотяг – проворот вкладыша, перетяг – обрыв болта) – гарантированное уничтожение двигателя. Болт сломался? Катастрофа. Вытянулся? Тоже катастрофа.

После затяжки проверните коленвал на несколько оборотов вручную. Ход должен быть плавным, без заеданий. Любое сопротивление – сигнал к немедленной остановке и проверке!

Только после успешного завершения этих шагов для одного цилиндра переходите к следующему.

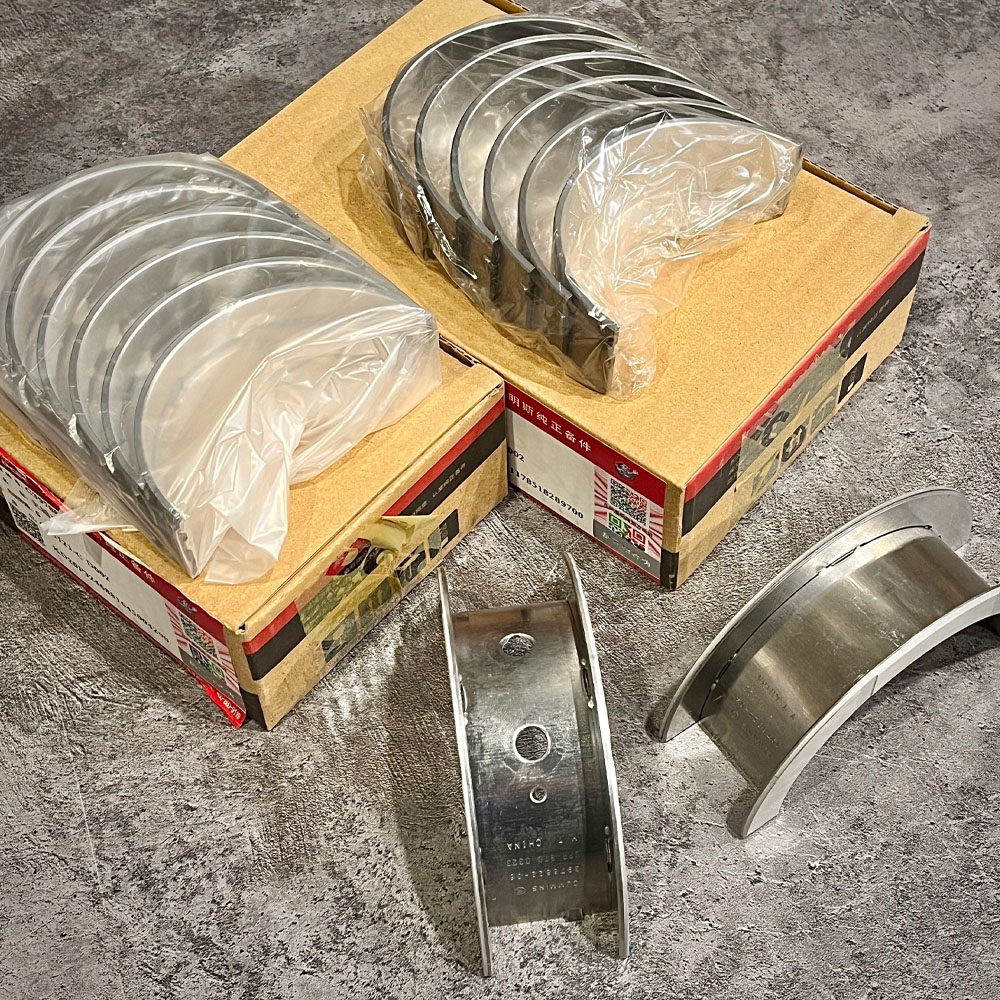

Замена коренных вкладышей

Здесь начинается настоящий экзамен на мастерство. Главная сложность — доступ к верхним , закрепленным в постелях блока цилиндров над коленвалом. Нарушение технологии гарантирует катастрофу.

Помните: работаем только с одной коренной шейкой за раз! Снятие всех крышек одновременно приведет к провисанию коленвала, его контакту с блоком и необратимым повреждениям (особенно если двигатель остается в машине и вал связан с КПП).

Пошаговая методика для одной шейки:

1. Создание зазора (Обязательный подготовительный этап для всех шеек). Последовательно ослабьте болты всех коренных крышек (не снимая их!) по схеме от центра к краям. Это позволит коленвалу равномерно опуститься примерно на 1 мм, создав минимальный, но критически важный зазор над шейками. Не пропускайте этот шаг!
2. Снятие крышки. Полностью отверните и снимите крышку только одной коренной опоры. Немедленно пометьте ее номером!
3. Извлечение нижнего вкладыша. Снимите старый нижний вкладыш с крышки.
4. Извлечение верхнего вкладыша (Важный этап, требующий максимальной аккуратности). Через образовавшийся зазор между шейкой и блоком извлеките старый верхний вкладыш. Используйте один из двух методов:

      • Метод 1 (С помощью гибкой лопатки/выколотки). Аккуратно введите тонкую пластиковую или медную лопатку/выколотку (НИКОГДА стальную!) в зазор между блоком и шейкой. Медленно и плавно поддевайте и выталкивайте вкладыш вверх. Риск: Высокая вероятность царапин на шейке коленвала или повреждения постели блока при неосторожном движении.

      • Метод 2 (С помощью масляного отверстия - предпочтительнее): Вверните короткий болт (M6-M8) в масляное отверстие шейки коленвала. Критично: Болт НЕ ДОЛЖЕН выступать за поверхность шейки или упираться в постель блока! Аккуратно проворачивайте коленвал. Болт упрется в торец вкладыша и вытолкнет его вверх через зазор. Этот метод значительно снижает риск повреждения поверхностей.

5. Установка нового верхнего вкладыша. Очистите постель в блоке. Обильно смажьте тыльную сторону и рабочую поверхность нового верхнего вкладыша. Аккуратно введите его в постель блока, совместив замок с выступом. Используйте лопатку или пальцы (если доступ позволяет). Не прилагайте грубой силы!
6. Установка нового нижнего вкладыша. Смажьте и установите новый нижний вкладыш в крышку, совместив замок.
7. Смазка и монтаж крышки. Обильно смажьте шейку коленвала и поверхности новых вкладышей чистым маслом. Установите крышку строго по метке и в правильной ориентации. Рукой заведите болты.
8. Затяжка болтов. Затяните болты крышки в строгом соответствии со спецификацией для вашего двигателя Cummins: предварительный момент + доворот на заданный угол (используйте динамометрический ключ и угломер!). Схема затяжки обычно крестообразная, от центра к краям.

Важно!

Сразу после затяжки проверните коленвал на 2-3 оборота. Движение должно быть идеально плавным, без малейшего заедания. Любое сопротивление – СТОП! Снимайте крышку и ищите причину (неправильно установленный вкладыш, смещение, грязь).

Только после успешного завершения всех шагов для одной шейки переходите к следующей. Работайте методично, без спешки. Каждый этап требует филигранной точности. Одна царапина от выколотки на шейке коленвала и дорогостоящий вал придется шлифовать или менять, сводя на нет всю экономию от ремонта in-situ.

Контроль, сборка и запуск

Самый опасный момент – преждевременная эйфория. Перед сборкой обязательно проведите два ключевых теста.

Во-первых, вручную проверните коленвал минимум на 2 полных оборота, убедившись, что движение абсолютно плавное, без малейшего сопротивления или заедания в любом положении. Любая ощутимая «тяжесть» – это немедленный сигнал к разборке и поиску ошибки: будь то перепутанная крышка, смещенный вкладыш или попавшая грязь.

Во-вторых, проверьте осевой люфт коленвала с помощью щупа. Его значение должно строго соответствовать спецификации вашего двигателя Cummins, которая обычно находится в пределах 0,10-0,30 мм. Превышение этого допуска четко указывает на износ упорных полуколец, заменить которые без снятия коленвала крайне сложно и рискованно.

Сборка – чистота и аккуратность:

• Установите чистый маслозаборник с новой прокладкой (если была).
• Смонтируйте пластину усиления картера (если снималась), соблюдая момент затяжки болтов.
• Установите новый поддон картера с качественным герметиком (аналог Loctite 518/574) или новой прокладкой. Тщательно соблюдайте схему и момент затяжки болтов поддона. Утечка масла после такого ремонта – нонсенс.

Первый запуск – момент истины:

1. Залейте новое моторное масло рекомендованной спецификации (обычно CJ-4 или выше, SAE 15W-40) и новый масляный фильтр. Предварительно заполните фильтр маслом.
2. «Сухой» запуск (Критично!). На 10-15 секунд отключите подачу топлива (например, разъём топливного клапана на ТНВД или реле бензонасоса). Это позволит маслу под давлением заполнить все каналы до начала сгорания. Внимание на манометр! Давление масла должно подняться до нормы (обычно больше 3.0 бар) в течение 2-3 секунд. Если давление не растет – немедленно глушите!
3. Контрольный запуск. Включите подачу топлива. Запустите двигатель. Немедленно проверьте:

      • Давление масла (должно быть стабильным в рабочем диапазоне).

      • Отсутствие посторонних стуков (особенно в нижней части блока).

      • Отсутствие течей масла (особенно из-под поддона).

4. Обкатка. Первые 500-1000 км избегайте работы на максимальных оборотах и нагрузках. Дайте новым вкладышам приработаться. Регулярно контролируйте уровень и давление масла. Постепенно увеличивайте нагрузку.

Помните: Успешный запуск без стуков и с нормальным давлением – не финал. Только соблюдение режима обкатки и дальнейший мониторинг гарантируют, что ваш профессиональный ремонт не превратится в гарантийный случай. Это не панацея, а ответственный этап продления ресурса.

Риски и предупреждения. Когда метод не подходит

Помните: замена вкладышей без снятия коленвала – не панацея, а вынужденная мера с четкими границами. Категорически противопоказан этот метод, если:

• шейки коленвала требуют шлифовки/полировки (глубокие задиры, риски, конусность или овальность свыше 0.02-0.03 мм). «На глаз» недопустимо – нужны точные замеры нутромером.

• выявлена сильная выработка постелей в блоке, шатунах или крышках – новые вкладыши не обеспечат правильный натяг.

• есть подозрение на деформацию коленвала (после перегрева, гидроудара).

Главные риски при замене вкладышей без снятия коленвала

Этот метод подходит только для опытных мастеров, понимающих, что ошибка на любом этапе означает гарантированный выход из строя дорогостоящего двигателя. При малейших сомнениях – только капитальный ремонт со снятием вала.
