Не крутит стартер в ДВС Cummins: что делать и как заменить

Стартер не крутит. Тишина. Вместо привычного «Вж-ж-ж!» – глухой щелчок или вообще ничего. И вот уже неважно, спешишь ты на загрузку, сидишь в кабине фуры где-нибудь под Курганом или просто собрался завести экскаватор на стройке. Машина стоит – деньги не капают.

Проблема стара как мир. У Cummins стартеры надежные, но даже они не вечны. Иногда причина пустяковая – окислились контакты или села батарея. Иногда серьезнее – стерся бендикс, замкнули обмотки или заклинил ротор. А бывает, что ты уже поменял полмашины, а дело оказалось в какой-нибудь мелочи вроде изношенного реле.

В этой статье без занудства разберем, почему стартер отказывается работать, как отличить банальную проблему от серьёзного ремонта, что можно сделать на месте, а когда уже пора менять агрегат. И, конечно, дадим пару советов, как не попасть в такую ситуацию снова.

Возможные причины неисправности стартера

Когда стартер не крутит, первая мысль – «Ну всё, капец». Но не спеши бежать за новым. Часто проблема решается проще, чем кажется. Главное – разобраться, где собака зарыта: в электрике, механике или системе управления.

Электрические проблемы

Начнем с банального: без нормального питания стартер просто не сможет крутить. И тут первый подозреваемый – аккумулятор. Он может быть разряжен, особенно зимой, или вовсе приказать долго жить. Если после поворота ключа на приборке гаснет всё, кроме надежды, – начинай с проверки батареи.

Дальше – контакты. Окислились, ослабли, покрылись вековой грязью? Это классика. Иногда достаточно снять клеммы, почистить их и затянуть как следует, чтобы машина снова ожила.

Проводка, предохранители, реле тоже любят устраивать подлянки. Перегорел предохранитель – стартер даже не пикнет. Реле залипло или сгорело – двигатель так и останется недвижимым памятником инженерной мысли. А если где-то «подгнила» проводка, то сигнал от ключа может просто не доходить до стартера.

Механические неисправности стартера

Если с питанием всё в порядке, а стартер не подает признаков жизни или крутит с хрипом, ищем проблему внутри.

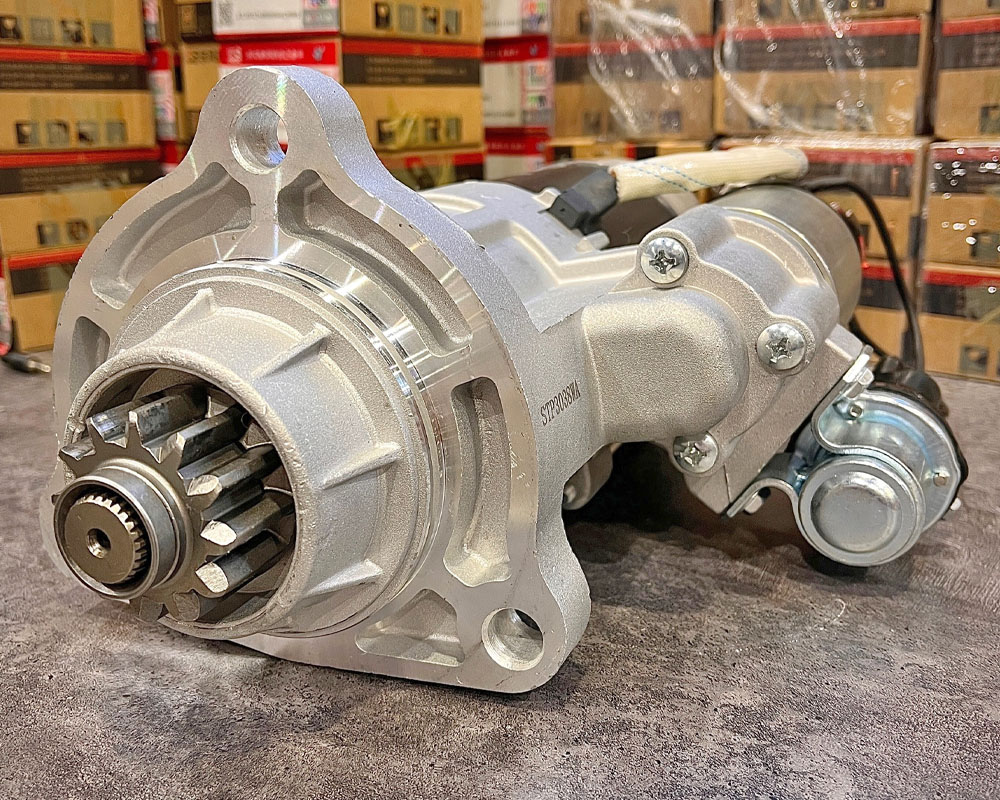

Первая жертва времени – бендикс (он же обгонная муфта). Именно он передает усилие на маховик. Если он стерся или сломался, можно хоть руками крутить стартер – двигатель не запустится.

Следом идут щетки и втулки. Щетки стираются, втулки разбиваются. И вот уже стартер крутит, но слабо, рывками или вообще не двигается.

Ну а если ротор заклинил, то всё, приехали. Тут уже никакие танцы с бубном не помогут, стартер придется снимать и ремонтировать.

Проблемы с системами управления запуском

Бывает и так: стартер сам по себе исправен, но команда на запуск до него просто не доходит.

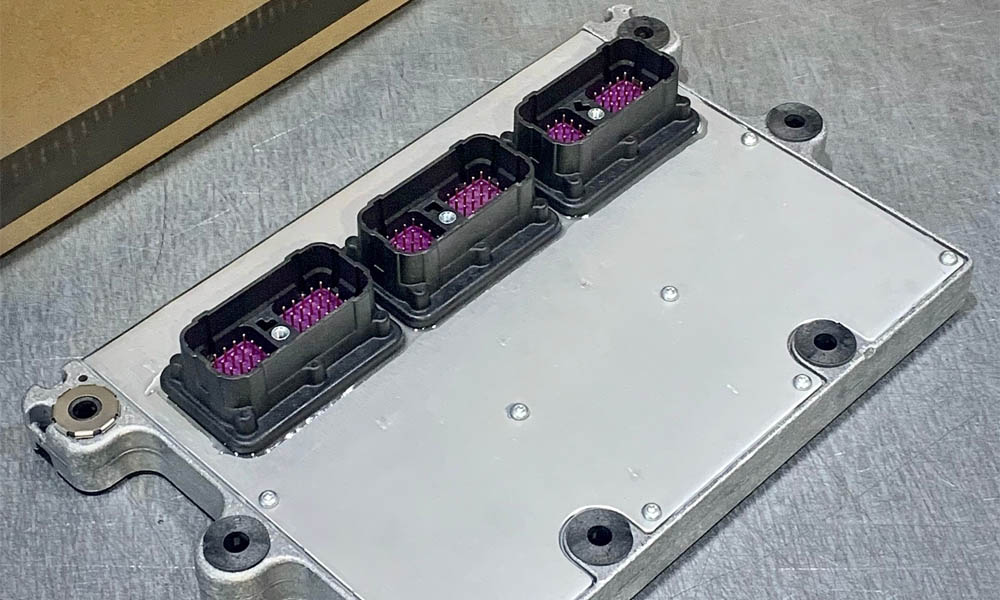

Блок управления двигателем (ЭБУ) иногда глючит и не подает сигнал. Особенно если накануне ты шаманил с проводкой или аккумулятором.

Замок зажигания или кнопка стартера тоже могут внезапно выйти из строя. Контакты внутри замка окисляются, кнопка может залипнуть или просто перестать работать. В этом случае проверяем подачу сигнала и при необходимости меняем замок или кнопку.

Как видишь, причин отказа стартера хватает. Главное – не паниковать, а действовать по порядку: сначала электрика, потом механика, затем управление. В следующей главе разберемся, как всё это диагностировать без лишних телодвижений и необоснованных затрат.

Диагностика неисправности стартера

Прежде чем разбирать стартер на молекулы или бежать за новым, стоит разобраться, в чем именно проблема. Иногда неисправность можно выявить буквально за пару минут, не пачкая рук.

Первичная проверка: слушаем и смотрим

Перед тем как лезть под капот, включаем зажигание и внимательно следим за панелью приборов.

• Индикаторы тухнут или едва горят? Скорее всего, аккумулятор разряжен или есть проблемы с проводкой.
• Нажимаешь кнопку стартера или поворачиваешь ключ. А в ответ тишина? Возможно, сгорел предохранитель, сломалось реле или контакт в замке зажигания приказал долго жить.
• Слышен одиночный щелчок? Это втягивающее реле пытается сработать, но ему не хватает мощности. Причина может быть в плохом контакте, разряженной батарее или сгоревших щетках стартера.
• Стартер жужжит, но двигатель не схватывает? Значит, он крутится вхолостую, и проблема, скорее всего, в бендиксе.

Если по первым симптомам ничего не ясно, переходим к более детальной проверке.

Проверка напряжения на аккумуляторе и стартере

Берем мультиметр, выставляем режим измерения постоянного напряжения (20V) и проверяем батарею.

• Норма: 12,5–12,8 В (при выключенном двигателе), 13,5–14,5 В (при работающем).
• Меньше 12 В. Значит, АКБ подсел, попробуй подзарядить или прикурить от другой машины.
• Больше 14,8 В. Генератор перезаряжает, что тоже нехорошо.

Дальше проверяем напряжение на клемме стартера при попытке запуска. Если там меньше 10 В, значит, где-то на пути от АКБ до стартера есть проблема: плохие контакты, окисленные провода или слабый аккумулятор.

Тестирование реле и предохранителей

Открываем блок предохранителей, ищем предохранитель стартера и проверяем его целостность. Если сгорел – меняем.

Реле проверяется просто: можно его поменять местами с таким же рабочим (например, от фар), а можно при попытке запуска постучать по нему – иногда контакты внутри просто залипают.

Замер падения напряжения на проводах стартера

Даже если батарея бодрая, до стартера может доходить не весь заряд. Проверяем «просадку» напряжения:

1. Щуп мультиметра ставим на плюс АКБ, второй – на плюс стартера.
2. Просим кого-то повернуть ключ зажигания в положение «Старт».
3. Если разница больше 0,5 В – проблема в проводах или контактах.

Аналогично проверяем массу: один щуп на минус АКБ, второй – на корпус стартера. Если видим просадку, пора чистить соединения.

Разборка и визуальный осмотр стартера

Если внешние проверки не дали результатов, придется снимать стартер и смотреть, что у него внутри.

• Бендикс: проворачивается в одну сторону, но стопорится в другую? Так и должно быть. Если крутится в обе или вообще не двигается – менять.
• Щетки: если их длина меньше 5 мм – тоже на замену.
• Втулки: разбиты? Тогда якорь может клинить, а стартер – плохо крутить.
• Обмотки: если есть запах гари или потемнения, значит, обмотка сгорела, и тут уже без капитального ремонта не обойтись.

Диагностика стартера – это не черная магия. Начинаем с простого: смотрим индикаторы, слушаем звуки, проверяем напряжение. Если проблема не найдена – двигаемся глубже, вплоть до разборки. Далее разберем, как правильно устранять неисправности, чтобы не тратить деньги на ненужные запчасти.

Способы устранения неисправности

Диагностика закончена, и стало ясно, почему стартер не хочет работать. Теперь пора решить проблему – желательно без лишних трат и нервов. В зависимости от причины неисправности, способы ремонта могут быть разными: от простой чистки контактов до полной замены агрегата.

Вот таблица с методами устранения неисправностей стартера:

Полная замена стартера при невозможности ремонта

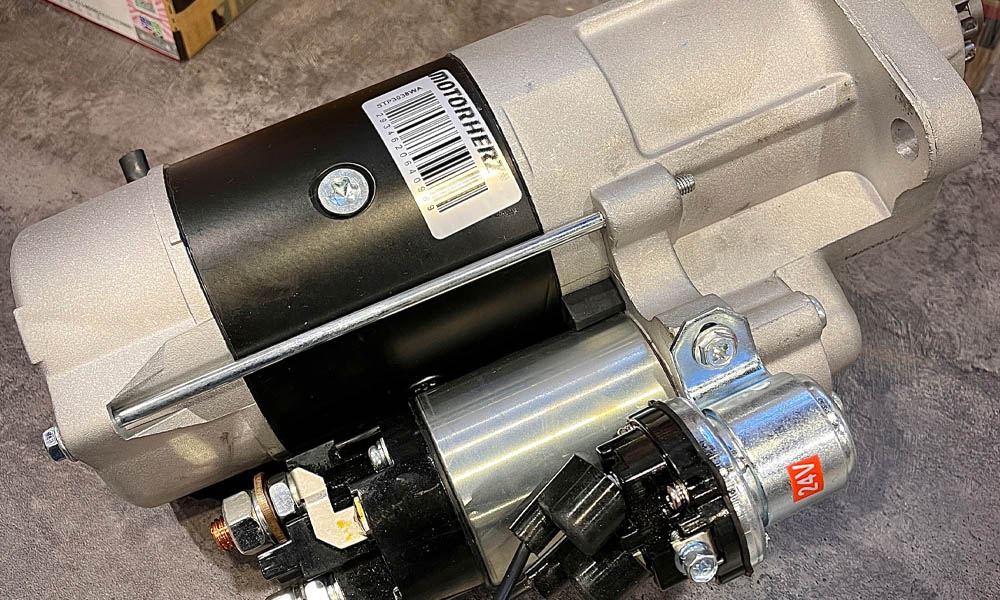

Если все вышеперечисленные методы не помогли, значит, стартеру пришел конец. Остается только купить новый или восстановленный агрегат.

На что обратить внимание при покупке:

• Оригинальный или качественный аналог (брать самый дешевый — плохая идея).
• Совместимость по креплениям, мощности и разъемам.
• Гарантия и отзывы (некоторые дешевые аналоги могут выйти из строя за пару месяцев).

Установка нового стартера обычно не представляет сложностей: старый снял, новый прикрутил, подключил провода – и поехал. Главное, не забыть очистить контактные поверхности и надежно закрепить соединения.

В большинстве случаев стартер можно вернуть к жизни без дорогостоящего ремонта: почистить контакты, заменить предохранители, подзарядить аккумулятор. Но если проблема серьезнее, придется разобрать и проверить механические и электрические узлы. Ну а если стартеру пришел полный конец, проще заменить его на новый и забыть о проблеме.

Как правильно заменить стартер на Cummins

Когда все попытки реанимации провалились, остается одно – менять стартер. Процесс не самый сложный, но и не такой, чтобы справиться одной левой. Тут важна внимательность: пропустил крепеж, забыл отключить аккумулятор или не затянул клемму – получишь головную боль вместо исправной техники.

Подготовка: что нужно, чтобы не напортачить

Перед заменой стартера главное, не торопиться. Казалось бы, всего три болта и пара проводов, но, если делать все наспех, можно сломать крепление, коротнуть проводку или получить искру, от которой волосы станут дыбом.

Первым делом отключаем аккумулятор. Без этого лезть к стартеру, примерно, как ковыряться в розетке мокрой отверткой. Потом готовим инструмент:

• ключи и головки подходящего размера (обычно 13, 14, 17 или 19, в зависимости от двигателя и модели стартера),
• трещотку и удлинители (иногда болты стартера запрятаны так, что без удлинителя их просто не достать),
• диэлектрические перчатки (электричество не прощают ошибок),
• проникающую смазку (если крепеж закис, без нее болты просто свернутся).

Если стартер весит как половина двигателя (что бывает на крупных дизелях Камминз), пригодится напарник или хотя бы подставка, чтобы не поймать его себе на лоб.

Снятие стартера

Самый удобный вариант – работать на подъемнике или эстакаде. Если таких удобств нет, то хотя бы загоняем машину на ровную поверхность, ставим ее на ручник и подстраховываем упорами под колеса.

Процесс начинается с отсоединения проводов. Минусовой провод лучше убрать первым – так точно ничего не замкнет. Затем откручиваем плюсовой кабель и управляющий провод, запоминая, куда что крепилось (или фотографируем, если память как у золотой рыбки).

Дальше снимаем сам стартер. Обычно он держится на трех болтах, но у некоторых моделей могут быть нюансы, например, скрытые крепления или труднодоступные гайки. Если болты закисли, не пытаемся срывать их силой – лучше обработать резьбу проникающей смазкой и подождать. Когда все крепежи откручены, аккуратно снимаем стартер, стараясь не задеть окружающие узлы.

Установка нового (или отремонтированного) стартера

Перед установкой полезно сравнить старый и новый стартеры. Если вдруг новый агрегат отличается разъемами или креплениями, лучше заметить это ДО того, как он окажется в машине.

Сначала прикручиваем стартер к месту, но не затягиваем болты до упора. Когда все болты на месте, равномерно их затягиваем, чтобы не перекосить корпус. Дальше подключаем провода в обратном порядке: сначала сигнальный, потом силовой, а уже потом плюсовую клемму на аккумуляторе.

Финальная проверка: не спеши заводить!

Прежде чем радостно крутить ключ, проверяем:

• все ли провода на месте, нет ли ослабленных контактов;
• надежно ли затянуты крепления;
• нет ли посторонних предметов в зоне работы стартера (чтобы ничего не закусило).

Только после этого включаем зажигание и пробуем запустить. Если стартер бодро схватил двигатель и не издает странных звуков, значит все прошло успешно.

Частые ошибки при замене стартера

1. Забыли отключить аккумулятор – искры, сгоревшие предохранители и вероятность короткого замыкания.
2. Слабо затянули болты крепления – стартер может перекоситься и не зацепить маховик.
3. Перепутали провода – стартер может не работать вообще или начать крутиться без остановки.
4. Не проверили контакты после установки – плохой контакт может давать слабый запуск или вообще его отсутствие.
5. Использовали неподходящий стартер – если модель не полностью совместима, могут быть проблемы с креплением или подключением.

Замена стартера не та задача, где можно халтурить. Главное, соблюдать порядок действий, не забывать про безопасность и не спешить. Если все сделано правильно, техника снова будет запускаться без проблем, а хозяин – спать спокойно, зная, что утром его не ждет сюрприз в виде молчаливого мотора.

Заключение

Итак, если стартер отказался работать, это еще не повод паниковать. Мы разобрались, что чаще всего виноваты аккумулятор, контакты, проводка или сам стартер – из-за износа механики или проблем с электрикой. В большинстве случаев проблему можно решить быстро: подтянуть клеммы, зарядить аккумулятор, заменить реле или щетки. Но если стартер окончательно сдался, приходится менять его полностью.

Как не довести стартер до отказа

Любой механизм дольше служит тому, кто следит за ним. Вот несколько простых советов, которые помогут продлить жизнь стартеру и не оказаться в ситуации, когда мотор молчит, а за бортом минус тридцать:

— Следите за аккумулятором. Слабая батарея заставляет стартер работать с перегрузкой, а это убивает его быстрее всего.

• Проверяйте клеммы. Окисленные или ослабленные контакты могут имитировать поломку стартера, хотя проблема может быть всего лишь в плохом соединении.
• Не насилуйте стартер. Если двигатель не заводится с первого раза, не жмите на ключ или кнопку бесконечно. Лучше поискать причину. Возможно, дело в топливной системе или зажигании.
• Регулярно проверяйте проводку. Особенно в старых машинах и спецтехнике, где провода со временем пересыхают, ломаются и создают проблемы.
• Чистите и смазывайте механизмы. Втулки и шестерни стартера любят, когда за ними ухаживают. Сухая или грязная механика быстрее изнашивается.

Как выбрать стартер

Если стартер все-таки приходится менять, встает вопрос: брать оригинал, проверенный не одним двигателем, или искать более доступный аналог?

Оригинальные стартеры – это надежность и уверенность, что все встанет как родное. Да, цена выше, но в перспективе это может сэкономить деньги и нервы.

Аналоги и совместимые стартеры – вариант дешевле, но тут важно выбрать качественного производителя. На рынке полно подделок и «одноразовых» агрегатов, которые выходят из строя через несколько месяцев.

Как не ошибиться при выборе?

• Смотрите на производителя. Если выбираете не оригинал, то хотя бы проверенный бренд с хорошими отзывами.
• Проверяйте совместимость. Важно, чтобы стартер совпадал не только по креплению, но и по характеристикам (мощности, передаточному числу, типу редуктора).
• Не гонитесь за дешевизной. Слишком низкая цена – первый признак того, что в руках может оказаться хлам.

Финальный аккорд

Стартер Камминз – не та деталь, которую хочется менять каждые пару месяцев. Если он отказался работать, важно не только устранить проблему, но и понять, почему это произошло. А если уж менять, то с умом: правильно подобрать запчасти, установить их без ошибок и не забывать о профилактике. Тогда двигатель будет запускаться без капризов, а вы – без нервов и неожиданных трат.

На этом все! Пусть ваш Cummins заводится легко и без приключений.
