О чем говорит цвет дыма в ДВС Cummins

Для любого специалиста, будь то инженер, механик или руководитель автопарка, выхлопная труба дизельного двигателя Cummins – это и канал для отвода газов, и важнейший диагностический инструмент. Дым, выходящий из нее, – маркер, указывающий на конкретные проблемы, скрытые под капотом. Его цвет служит четким сигналом о характере неисправности.

Быстрое реагирование на изменение цвета выхлопа залог долгой и надежной работы мотора, а также прямая экономия средств. Наплевательское отношение к этим признакам ведет к прогрессирующему разрушению, начиная от износа поршневой группы и заканчивая полным выходом двигателя из строя. Что может потребовать капитального ремонта стоимостью десятки тысяч рублей.

Дизельный двигатель работает на принципе самовоспламенения от сжатия. Для эффективного сгорания необходимо точное соотношение воздуха и топлива. Например, для полного сжигания всего одного литра солярки требуется около 15 литров воздуха.

Любое нарушение этого баланса, будь то недостаток воздуха, избыток топлива или попадание нежелательных жидкостей (масла или охлаждающей жидкости), моментально отражается на составе и, следовательно, на цвете выхлопа.

Черный дым: дизель захлебывается

Черный выхлоп самый распространенный и, зачастую, наименее критичный признак, но он требует немедленного внимания. Физика черного дыма проста: это результат неполного сгорания дизельного топлива. Несгоревшие углеводороды под воздействием высокой температуры превращаются в частицы сажи, которые и придают выхлопу характерный черный цвет.

Главное условие его появления – неправильное соотношение кислорода и топлива в камере сгорания: либо топлива слишком много, либо кислорода катастрофически не хватает.

• Приоритетная диагностика - фокус на топливе

Практика и статистика показывают, что в двигателях Cummins, особенно работающих под тяжелыми нагрузками, около 70% случаев появления черного дыма связаны именно с проблемами подачи топлива или его неточной настройкой. Это знание позволяет механику сэкономить время и деньги, начиная диагностику не с демонтажа сложных агрегатов, а с топливной системы.

Конкретные виновники, как правило, это:

1. Форсунки. Загрязнение или износ форсунок приводят к тому, что они начинают "лить" топливо, вместо того чтобы распылять его тонким факелом. Это не позволяет солярке полностью воспламениться и сгореть, что напрямую приводит к сажеобразованию.
2. ТНВД и управление. Неисправности самого топливного насоса высокого давления (ТНВД), или ошибки датчиков системы впрыска, могут нарушать момент или дозировку подачи топлива.
3. Качество топлива. Низкое цетановое число дизтоплива также приводит к его неполному сгоранию.

• Проблемы с воздухом и наддувом

Вторая группа причин связана с недостатком воздуха для сгорания. Если двигатель не получает необходимый объем кислорода (напомним, нужно 15 литров воздуха на 1 литр топлива), даже при нормальной подаче солярки образуется сажа.

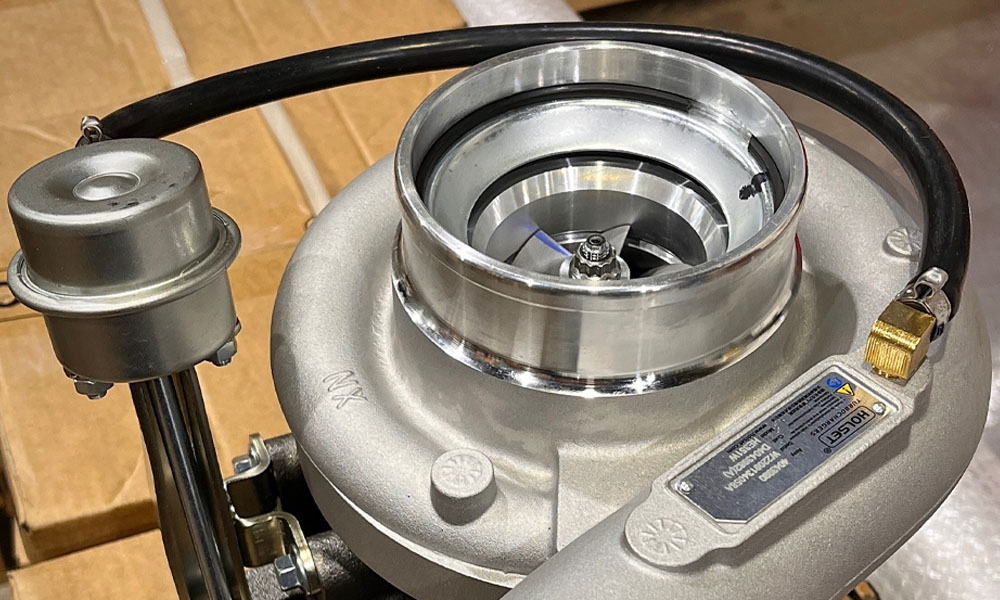

Самая простая причина – грязный или полностью забитый воздушный фильтр. Более сложные проблемы связаны с системой наддува. На современных двигателях Cummins с турбокомпрессорами с изменяемой геометрией (VGT) неисправности системы регулирования наддува, особенно актуатора, могут приводить к тому, что турбина не обеспечивает необходимый "буст" на нагрузке. Двигатель «задыхается», и выхлоп чернеет.

Первоочередное действие при черном дыме – начать с замены фильтров и проверки настроек. Увеличение давления в ТНВД, хотя и может временно снизить дымность, должно выполняться крайне осторожно и только в строгом соответствии с рекомендациями производителя.

Сизый или синий дым. Когда масло идет в расход

Если черный дым говорит о проблемах с настройками или чистотой систем, то появление сизого или синего дыма – это, как говорят специалисты, «тревожный звоночек», указывающий на серьезный механический износ.

Сине-серый дым, сопровождаемый едким запахом, однозначно свидетельствует о том, что моторное масло попадает в камеру сгорания и частично там сгорает.

• Диагностика механического износа

Появление синего дыма означает, что проблема перешла из разряда «настройки» в разряд «капитальный ремонт». Регулировки топливной аппаратуры здесь уже не помогут.

Основные виновники в дизелях Cummins, приводящие к масложору:

1. Цилиндро-поршневая группа (ЦПГ). Износ поршневых колец или их залегание. Кольца перестают эффективно снимать масло со стенок цилиндра, и оно проникает в камеру сгорания.
2. Клапанный механизм. Износ направляющих клапанов или маслосъемных колпачков позволяет маслу просачиваться из головки блока цилиндров (ГБЦ).
3. Турбокомпрессор. Износ уплотнений или подшипников турбины может также гнать масло в тракт.

Если двигатель Cummins начал «маслить», это прямой сигнал о том, что необходимо готовиться к замене или ремонту элементов поршневой группы. При этом крайне важен контроль расхода масла и, при необходимости, замер компрессии для оценки степени износа ЦПГ.

Белый дым: от конденсата до катастрофы

Белый дым может быть самым вводящим в заблуждение, поскольку он может указывать как на совершенно нормальное явление, так и на критическое повреждение двигателя:

1. Конденсат (пар). Если на холодном двигателе вы видите легкий белый пар, который быстро исчезает в воздухе и пропадает после прогрева мотора, это обычное испарение влаги, скопившейся в выхлопной системе. Это норма.
2. Несгоревшее топливо. Если дым белый, плотный, имеет резкий, едкий запах, и он не исчезает быстро после прогрева, это может быть не до конца сгоревшее дизтопливо. Причины могут быть связаны с критическими ошибками воспламенения: негерметичность форсунок, которые «капают» топливо, или сбой в работе ТНВД.
3. Охлаждающая жидкость (ОЖ). Это самый опасный сценарий. Если белый дым плотный, густой, долго не рассеивается и имеет характерный сладковатый запах (признак сгорания антифриза), это указывает на попадание охлаждающей жидкости в цилиндры или выхлопной тракт.

Попадание ОЖ прямая угроза для жизни мотора. Охлаждающая жидкость не сжимается, что создает риск гидроудара и мгновенного выхода двигателя из строя. Кроме того, ОЖ, попадая в картер, образует эмульсию («кофе с молоком»), которая разрушает смазывающий слой и подшипники.

• Обязательный диагностический чек-лист

Если есть подозрение на попадание ОЖ, необходимы немедленные действия:

1. Проверка масла. Вытащить масляный щуп и оценить цвет и состав масла. Наличие белой или светло-коричневой эмульсии подтверждает загрязнение ОЖ.
2. Проверка ОЖ. Оценить уровень и состав охлаждающей жидкости в расширительном бачке. Нужно убедиться, что в ней нет капель масла, пены или пузырьков выхлопных газов.
3. Давление. Отслеживание изменений давления в контуре охлаждения при запуске двигателя может помочь локализовать место пробоя, например, прокладки ГБЦ.

Полученные результаты четко покажут, кроется ли проблема в системе охлаждения, что требует немедленной остановки двигателя и ремонта.

Оперативный чек-лист и профилактика Cummins

Понимание языка дыма первый шаг к правильной диагностике и ремонту. Быстрое реагирование на проблему залог долгой и безотказной работы техники. Как показывает опыт, замена топливного фильтра или диагностика состояния турбины обойдется владельцу автопарка или водителю гораздо дешевле, чем капитальный ремонт мотора.

Специалисты Cummins постоянно подчеркивают необходимость регулярной проверки настроек топливной системы, особенно для техники, эксплуатируемой в суровых условиях. Хотя современные дизели этой марки славятся своей надежностью, важно помнить, что пробег не единственный индикатор здоровья мотора, и регулярное комплексное обслуживание является единственной гарантией его долговечности.

Сводная таблица диагностики

Для быстрого принятия решений и локализации проблемы рекомендуем использовать следующую сводную таблицу:

Выхлопная труба дизеля Cummins не просто выход для выхлопных газов, а своего рода индикатор здоровья мотора. Чёрный дым сигнализирует о необходимости настройки топливовоздушного баланса и чистки систем, синий указывает на критический износ и попадание масла в цилиндры, а плотный, неисчезающий белый дым требует немедленной остановки и проверки на предмет утечки антифриза.
