Основные причины неисправности коллектора в двигателе Cummins

Коллектор в дизельном двигателе Камминз – штука хоть и простая, но крайне важная. Впускной отвечает за равномерную подачу воздуха в цилиндры, выпускной – за отвод выхлопных газов. В Cummins всё это особенно критично: движки турбированные, так что малейшая утечка или засор тут же отражаются на тяге, расходе топлива и ресурсе мотора.

Когда с коллектором проблемы, двигатель может потерять до 20% мощности, начать «кушать» топливо на 10–15% больше, а в крайних случаях вообще выйти из строя. Причины разные: трещины от скачков температуры, забитые каналы, ослабшие болты или даже криво собранный после ремонта узел. Игнорировать такие штуки нельзя – можно доиграться до прогара поршней, перегрева турбины или растрескивания ГБЦ.

Типы коллекторов в двигателях Cummins

В любом дизеле коллекторов два: впускной и выпускной. Оба работают в жёстких условиях, оба влияют на мощность, расход топлива и срок службы двигателя. Но задачи у них разные, а значит, и проблемы у каждого свои.

Впускной коллектор: функции и особенности

Этот узел отвечает за подачу воздуха в цилиндры. В Камминс он часто идёт с системой рециркуляции (EGR) и впускным подогревателем. Всё это помогает соответствовать эконормам, но одновременно создаёт дополнительные точки отказа.

Что важно знать про впускной коллектор:

• Равномерность подачи воздуха. Если внутри нарастает нагар, мощность падает, двигатель начинает дымить, а турбина перегружается.
• Герметичность. Любая утечка приводит к потере давления, из-за чего мотор теряет тягу и начинает «хлебать» лишнее топливо.
• Качество сборки. Ослабленные хомуты, прокладки или криво посаженный коллектор – типичная причина «подсоса» воздуха.

Грязный впуск – это меньше воздуха в цилиндрах, значит, топливо сгорает не полностью. А это копоть, падение КПД и повышенный износ форсунок.

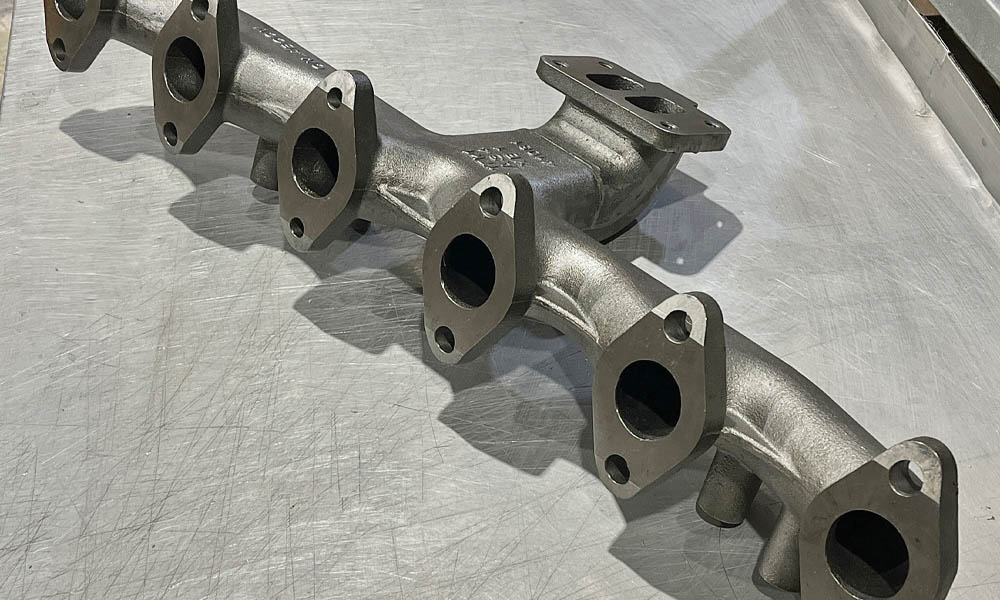

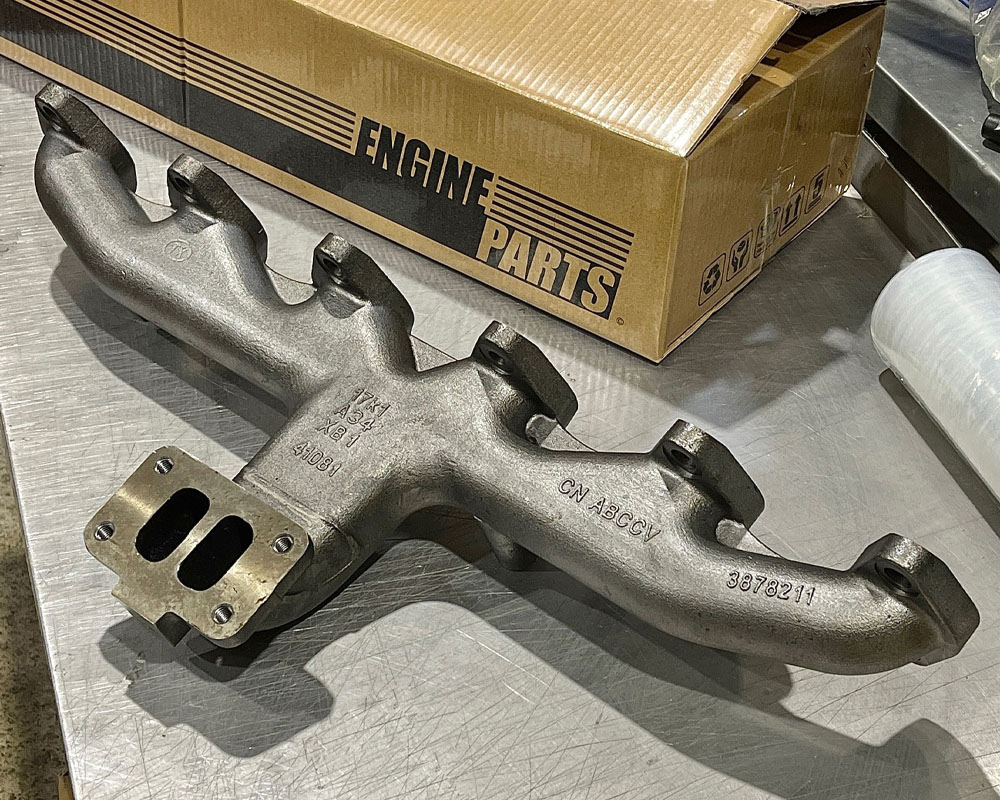

Выпускной коллектор: функции и особенности

Задача выпускного коллектора – отвести выхлопные газы и направить их в турбину. Он работает при температуре до 700–900°C, а её резкие скачки могут довести металл до трещин.

Что важно:

• Материал. В Cummins обычно используют чугунные коллекторы – они выдерживают экстремальные нагрузки, но со временем всё равно покрываются трещинами.
• Термическое расширение. Металл расширяется, болты ослабевают, появляются утечки. Если вовремя не подтянуть, можно спалить прокладку и перегреть двигатель.
• Сажевые отложения. Чем больше нагара внутри, тем хуже отвод газов. Это повышает температуру и создаёт дополнительную нагрузку на ГБЦ и турбину.

Забитый выпуск – это потеря мощности, рост температуры и риск перегрева ГБЦ. Если вовремя не разобраться с проблемой, дело может дойти до капитального ремонта.

Впускной и выпускной коллекторы – узлы, о которых часто забывают, пока двигатель не начнёт терять мощность.

Основные причины неисправностей впускного коллектора

Проблемы с впускным коллектором редко дают о себе знать сразу, но, когда их становится слишком много, двигатель начинает терять мощность, увеличивается расход топлива, появляются ошибки на панели приборов. Причины почти всегда одни и те же: утечки воздуха, грязь или механические повреждения. Разберём каждую.

1. Нарушение герметичности и утечки воздуха

Дизель без наддува – уже редкость, а для Cummins турбина – это легкие мотора. Впускной коллектор держит давление, а если где-то появилась щель или трещина, движок тут же начинает «задыхаться».

Что происходит при утечках воздуха:

• Турбина крутится, но воздух уходит мимо цилиндров. Итог – нехватка кислорода, неполное сгорание топлива, потеря мощности.
• Датчики давления в системе фиксируют «расхождение», мозги мотора начинают лить больше солярки, а это уже лишний расход и черный дым из трубы.
• В крайних случаях перегревается турбина – она работает в холостую, из-за чего быстрее изнашиваются подшипники и увеличивается риск выхода их из строя.

Причины утечек стандартные: рассохшиеся прокладки, ослабшие хомуты, трещины на самом коллекторе. Особенно часто проблемы появляются после неквалифицированного ремонта или замены деталей на дешевые аналоги.

2. Засорение отложениями и снижение пропускной способности

На стенках впускного коллектора со временем нарастает масляная сажа – особенно если в системе есть рециркуляция отработанных газов (EGR). В результате уменьшается сечение каналов, падает объем поступающего воздуха.

Как это влияет на двигатель:

• Дизелю не хватает воздуха, он «задыхается» – смесь становится богаче, а это копоть, перегрев, повышенный расход.
• Турбина начинает работать с избыточной нагрузкой, пытаясь компенсировать нехватку воздуха.
• В особо запущенных случаях забивается дроссельный узел, что приводит к нестабильной работе на холостых и ошибкам в системе управления.

Чаще всего проблема встречается на грузовиках и спецтехнике, которые ходят на низких оборотах и часто работают на холостом ходу. Решается регулярной чисткой системы впуска.

3. Механические повреждения и деформации

Сам коллектор – это, по сути, кусок металла, но и он не вечен. При длительных нагрузках могут возникать трещины, особенно если двигатель перегревался. Кроме того, при установке или ремонте иногда перетягивают болты крепления. Из-за этого коллектор может деформироваться и дать утечку.

Основные причины механических проблем:

• Резкие перепады температур – металл расширяется и сжимается, образуются микротрещины.
• Низкое качество литья у дешёвых запчастей – слишком тонкие стенки не выдерживают нагрузки.
• Ошибки при монтаже – перетянутые болты или установка без замены прокладок приводят к перекосам и деформации.

Неисправности впускного коллектора редко убивают двигатель мгновенно, но игнорировать их нельзя. Утечки, грязь и трещины в итоге приводят к потере мощности, повышенному расходу топлива и ускоренному износу турбины. Если двигатель стал «тупым», расход пошёл вверх, а дым из трубы стал густым, пора проверять систему впуска.

Основные причины неисправностей выпускного коллектора

Выпускной коллектор – одна из самых нагруженных деталей двигателя. Температура в нем может подниматься до 900°C, а при резком охлаждении, например, после заезда в лужу, металл мгновенно сжимается. Плюс постоянная вибрация, давление выхлопных газов и агрессивная среда. В таких условиях даже массивный чугун со временем не выдерживает.

Когда с выпускным коллектором проблемы, это сразу чувствуется: мотор начинает «чихать», тяга падает, турбина свистит не так, как надо, а из-под капота может пробиваться сизый или черный дым. Разберём основные причины.

1. Трещины и деформации из-за термических нагрузок

Коллектор Cummins работает в режиме постоянного нагрева и охлаждения. Если металл ослаблен или изначально сделан с дефектом, рано или поздно он начнёт «уставать» и трескаться.

Что происходит при трещинах:

• Выходят выхлопные газы до турбины, падает давление в выпускном тракте – тяга снижается, двигатель работает громче.
• Лямбда-зонд и датчик давления фиксируют нарушение потока, мозги двигателя могут изменить топливную смесь, что приведёт к перерасходу топлива.
• Попадание холодного воздуха через трещины ведёт к неравномерному нагреву, что ускоряет разрушение металла.

Первые признаки проблемы – характерное «пыхтение» при работе на холодном моторе, запах выхлопа под капотом, а при сильных повреждениях возможен даже раскалённый налёт на ближайших деталях.

2. Коррозия и износ материалов

Несмотря на то, что выпускной коллектор чаще всего чугунный, а иногда и из термостойкой стали, даже эти материалы не вечны. Со временем воздействие выхлопных газов, влаги и перепадов температур приводит к истончению стенок из-за коррозии.

Как это проявляется:

• Металл становится хрупким, увеличивается риск образования трещин.
• В местах соединения с турбиной или трубами могут появляться раковины и микропоры, через которые идёт выхлоп.
• В тяжелых случаях часть коллектора может просто отколоться, что приведёт к мгновенной потере герметичности.

Особенно подвержены коррозии детали, установленные на машинах, которые эксплуатируются в регионах с высокой влажностью или работают на топливе с повышенным содержанием серы.

3. Нарушение креплений и утечки выхлопных газов

Коллектор крепят к головке блока цилиндров на шпильках или болтах. Из-за постоянных температурных расширений и вибрации крепёж может ослабнуть, а в некоторых случаях и вовсе сломаться.

Что происходит при этом:

• Нарушается герметичность – выхлоп начинает выходить не через трубу, а прямо в моторный отсек.
• Снижается эффективность работы турбины – меньше давления, меньше мощности.
• Перегреваются соседние элементы двигателя, особенно если утечка расположена рядом с жгутами проводки или пластиковыми деталями.

Неисправности выпускного коллектора ухудшают работу двигателя: они приводят к перегреву турбины, падению мощности и перерасходу топлива. Первые признаки проблемы – посторонние звуки, запах выхлопа в кабине или под капотом, а также падение тяги. Если такие симптомы появились, откладывать диагностику не стоит.

Диагностика и признаки неисправностей

Неисправности впускного и выпускного коллектора Камминз редко появляются внезапно. Чаще всего двигатель постепенно теряет мощность, растет расход топлива, появляются посторонние звуки или запахи. Если вовремя заметить проблему, можно избежать серьёзных поломок и дорогостоящего ремонта.

Симптомы проблем с впускным коллектором

Впускной коллектор отвечает за подачу воздуха в цилиндры, и, если с ним что-то не так, мотор начинает «задыхаться». Основные признаки:

Симптомы проблем с выпускным коллектором

Если выпускной коллектор дал трещину или ослабли крепления, это сразу отразится на работе двигателя и турбины:

Методы диагностики и инструменты

Если заметили один или несколько симптомов, стоит провести диагностику. Для этого можно использовать несколько простых, но действенных методов.

1. Осмотр на наличие трещин и утечек

• Осмотреть коллектор и соединения на предмет трещин, копоти (признак утечки) или масляных подтёков.
• Проверить состояние прокладок, хомутов и шпилек.

2. Проверка утечек впускного тракта дымогенератором

• Впускную систему можно проверить с помощью генератора дыма: если где-то есть утечка, дым выйдет наружу.
• Альтернативный способ – опрыскать соединения мыльным раствором и подать давление, пузырьки укажут на место подсоса.

3. Замер давления и вакуума

• Диагностический сканер покажет ошибки по датчику давления в коллекторе (MAP), что поможет определить утечку или засорение.
• Вакуумметр поможет выявить проблемы в работе впускного коллектора.

4. Проверка выпускного коллектора на утечки

• При работающем двигателе можно приложить к стыкам полоску бумаги или перо – если есть утечка, воздух будет «колебать» её.
• Включить фонарик и осмотреть коллектор в затемнённом помещении – при трещинах могут быть видны проблески пламени из выпускного тракта.

5. Прослушивание стетоскопом или трубкой

• Механики часто используют простой метод – слушают работу коллектора через трубку или стетоскоп. Если есть утечка, можно услышать характерное «пыхтение».

Диагностика коллектора процедура несложная, но важная. Потеря мощности, лишний расход топлива, посторонние шумы или запахи – всё это признаки проблем, которые нельзя игнорировать. Чем раньше выявите неисправность, тем дешевле обойдётся ремонт.

Профилактика и рекомендации по обслуживанию

Постоянные перепады температур, давление, вибрации и агрессивные газы делают коллектор уязвимым. Чтобы он не подвёл в самый неподходящий момент, следите за его состоянием и вовремя проводите профилактику.

Регулярные проверки и техническое обслуживание

Осмотр коллектора – дело минутное, но помогает избежать серьёзных проблем. Основные моменты:

Использование качественных запчастей и материалов

Частая причина поломок – экономия на запчастях. Какой бы ни был хороший механик, плохая прокладка или некачественный металл дадут о себе знать.

Рекомендации по продлению срока службы коллекторов

Чтобы коллектор не пришлось менять раньше времени, есть несколько простых правил.

1. Правильный прогрев и охлаждение двигателя

• Холодный мотор нельзя сразу «крутить» до отсечки – металл коллектора расширяется неравномерно, что может привести к микротрещинам.

• После длительной работы под нагрузкой (например, после долгого подъёма в гору) двигатель не стоит глушить сразу – лучше дать ему поработать на холостых 2–3 минуты, чтобы избежать резкого перепада температур.

2. Контроль качества топлива и масла

• Плохое топливо = сажа в коллекторе. Солярка с высоким содержанием серы ускоряет образование нагара, особенно в двигателях с системой рециркуляции отработавших газов (EGR).

• Некачественное масло приводит к образованию масляных отложений, засоряющих каналы впускного коллектора.

3. Следить за состоянием турбины

• Если турбина «гонит» масло, то впускной коллектор со временем покроется слоем жирного нагара. Это не только снижает мощность, но и может привести к выходу из строя датчиков.

4. Избегать перегрузок двигателя

• Если двигатель постоянно работает на пределе, то выпускной коллектор испытывает максимальные тепловые нагрузки. Это особенно актуально для моторов с чип-тюнингом, где увеличенная мощность = дополнительный нагрев коллектора.

Коллектор Камминз – не самая сложная деталь в двигателе, но его неисправность может обернуться серьёзными проблемами. Чтобы избежать лишних затрат и не остаться без тяги в самый неподходящий момент, достаточно регулярно проверять систему, использовать качественные запчасти и соблюдать простые правила эксплуатации. В таком случае коллектор прослужит долго, а двигатель будет работать ровно и без сбоев.
