Подкачка топлива в Cummins: зачем это нужно и как сделать грамотно

Двигатели Cummins стоят на грузовиках, спецтехнике и коммерческом транспорте. Конструкция надежная. Но топливная система у современных моторов достаточно требовательная.

Чаще всего вопросы появляются после обслуживания. Например, поменяли топливный фильтр или разобрали магистраль. Затем двигатель долго крутят стартером, но он не запускается. Причина обычно одна: в системе остался воздух.

Для дизеля это неприятная ситуация. Топливный насос должен получать стабильный поток топлива. Когда в магистрали есть воздух, давление падает. Запуск затягивается, а элементы топливной аппаратуры работают с повышенной нагрузкой.

Именно здесь и нужна подкачка топлива. Она помогает заполнить магистрали, вытеснить воздух и восстановить нормальную подачу дизеля к насосу высокого давления.

Далее разберемся, как устроена подача топлива в двигателях Cummins, в каких случаях нужна подкачка и как выполнить ее правильно.

Как устроена подача топлива в дизелях Cummins

Чтобы понять смысл подкачки топлива, сначала стоит взглянуть на саму схему подачи. У дизелей Cummins она построена по классическому принципу: топливо проходит несколько этапов очистки и повышения давления, прежде чем попасть в цилиндры. Каждый элемент системы отвечает за свою часть работы.

В упрощенном виде путь топлива выглядит так. Из бака оно идет по магистрали низкого давления к подкачивающему насосу. Далее солярка проходит фильтр тонкой очистки и поступает в насос высокого давления. После этого попадает в рампу Common Rail или непосредственно в форсунки, в зависимости от типа системы.

Основные элементы топливной системы Cummins:

• топливный бак и магистрали низкого давления
• подкачивающий насос (ТННД, насос низкого давления)
• фильтр грубой и тонкой очистки
• насос высокого давления
• топливная рампа (для систем Common Rail)
• форсунки

В современных двигателях Камминс, например ISF 2.8 или ISBe, используют систему Common Rail. В ней насос высокого давления создает запас топлива в общей рампе. Давление может достигать сотен бар. Электроника с высокой точностью регулирует впрыск через форсунки.

В более ранних двигателях применялась система PT. В ней подача и дозирование топлива происходят иначе. Но принцип предварительной подачи топлива из бака через насос низкого давления остается тем же.

Отсюда становится понятна роль подкачки. Она работает на участке низкого давления и обеспечивает стабильный приток топлива к насосу высокого давления. Если магистраль заполнена воздухом, нормальная работа всей системы становится невозможной.

Зачем нужна подкачка топлива

На практике подкачку топлива чаще всего выполняют после обслуживания двигателя. Система размыкается, часть топлива уходит из магистралей. Внутрь попадает воздух. Поэтому после сборки двигатель может долго прокручиваться стартером и не запускаться.

Для дизеля это нормальная ситуация. Топливная система рассчитана на работу с постоянным потоком топлива. Когда в магистралях остается воздух, давление в линии низкого давления нестабильно. Насос высокого давления получает топливо с перебоями.

Есть несколько типичных ситуаций, когда подкачка действительно необходима:

• замена топливных фильтров
• опустевший топливный бак
• ремонт или разборка топливных магистралей
• длительный простой техники
• подсос воздуха через соединения

Особенно это заметно на двигателях с системой Common Rail. Насос высокого давления должен быстро создать рабочее давление в рампе. Если в системе есть воздух, давление растет медленно. Электроника видит отклонение и блокирует нормальный запуск двигателя.

Поэтому механики после ремонта, связанного с топливной аппаратурой или двигателем в целом, всегда сначала прокачивают систему. Магистрали заполняются топливом, воздух выходит через обратную линию. После этого насос высокого давления начинает работать в штатном режиме.

Подкачка восстанавливает нормальную подачу топлива и защищает элементы топливной аппаратуры от лишней нагрузки.

Как выполняется подкачка топлива на двигателях Cummins

Сама процедура подкачки довольно простая. Но важно соблюдать правильную последовательность действий. Тогда топливная система заполнится быстро, а двигатель запустится без лишней нагрузки на стартер и насос высокого давления.

Способ подкачки зависит от конструкции двигателя. На большинстве современных Cummins используют подкачивающий насос низкого давления. Он может быть ручным или электрическим. Иногда система прокачивается за счет работы ТННД при прокрутке двигателя.

На практике чаще всего применяется ручная подкачка через помпу на корпусе фильтра. Такой вариант хорошо знаком владельцам техники с двигателем Cummins ISF 2.8.

Типичная последовательность действий выглядит так:

• установить новый топливный фильтр и убедиться в герметичности соединений;
• несколько раз нажать ручную подкачивающую помпу;
• продолжать подкачку до тек пор, пока помпа станет заметно жестче
• выполнить пробный запуск двигателя;
• дать мотору поработать несколько минут на холостом ходу.

В этот момент топливо полностью заполняет магистрали, а остаточный воздух выходит через обратную линию. Давление в системе стабилизируется, работа двигателя выравнивается.

Если двигатель не запускается с первой попытки, процедуру подкачки повторяют. Важно не крутить стартер слишком долго. Это ему не идет на пользу. Гораздо правильнее будет еще раз прокачать систему и только после этого пробовать запуск.

Правильная подкачка занимает всего несколько минут. Но именно она помогает быстро восстановить нормальную работу топливной системы после обслуживания.

Типичные ошибки при подкачке

На первый взгляд процедура подкачки выглядит простой. Поэтому ее часто выполняют быстро, без внимания к деталям. Именно в этот момент и появляются проблемы, которые затем приходится долго искать и устранять.

Самая распространенная ошибка возникает после замены топливного фильтра. Новый фильтр устанавливают, но систему не прокачивают. В результате двигатель приходится долго крутить. Насос высокого давления пытается создать давление, но в магистрали остается воздух.

Не менее часто встречается другая ситуация. После сборки системы появляются небольшие подсосы воздуха. Через соединения или уплотнения в магистраль попадает воздух. Водитель прокачивает систему, двигатель запускается, но через некоторое время проблема возвращается.

Есть и несколько типичных ошибок при самой подкачке:

• слишком долгая прокрутка двигателя стартером вместо прокачки системы;
• неплотно закрученный фильтр или соединения топливопроводов;
• установка сухого фильтра без предварительного заполнения топливом;
• попадание грязи в систему во время обслуживания.

Такие мелочи часто приводят к серьезным последствиям. Давление топлива становится нестабильным. Двигатель может работать рывками или время от времени глохнуть. В тяжелых случаях возрастает нагрузка на насос высокого давления и форсунки.

Поэтому опытные механики всегда начинают диагностику именно с простых вещей. Проверяют герметичность магистралей, состояние фильтра и правильность подкачки. Очень часто этого уже достаточно, чтобы вернуть дизель к нормальной работе.

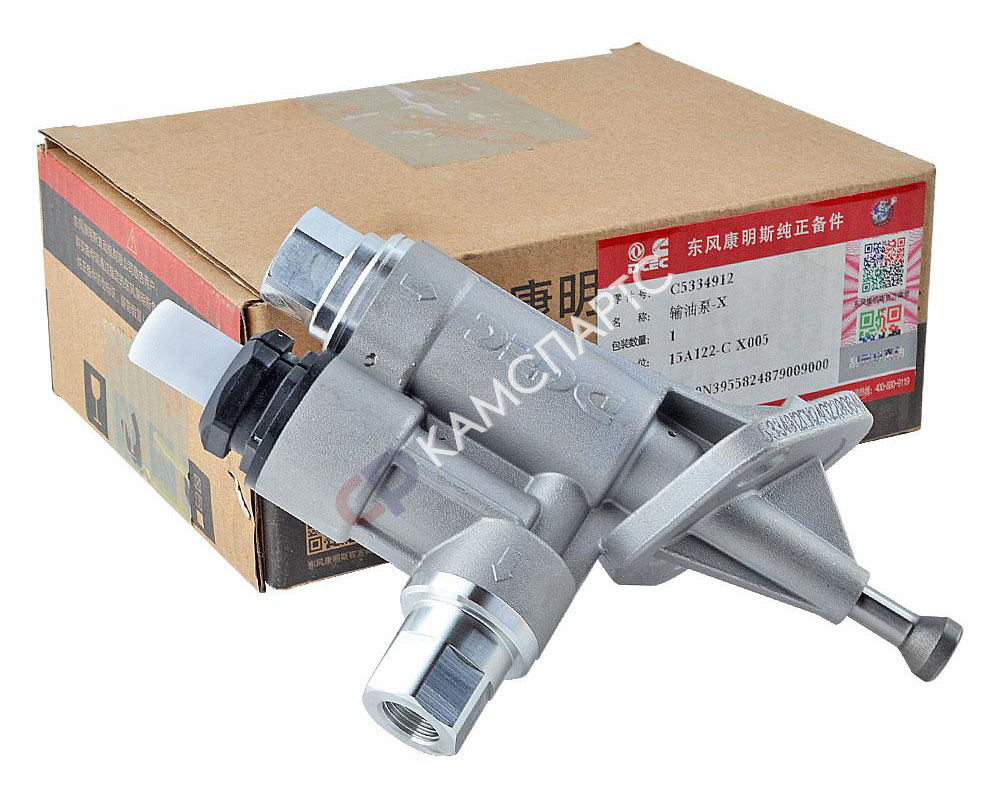

Признаки проблем с подкачивающим насосом

Иногда проблема запуска связана не с воздухом в системе, а с работой подкачивающего насоса. Этот узел отвечает за подачу топлива из бака к насосу высокого давления. Если он работает нестабильно, вся топливная система начинает испытывать дефицит топлива.

Первые признаки обычно проявляются не сразу. Двигатель начинает запускаться дольше обычного. После запуска возможны кратковременные провалы оборотов. При нагрузке мотор может терять тягу.

Есть несколько характерных симптомов, на которые опытные механики обращают внимание в первую очередь:

• долгий запуск двигателя после стоянки;
• потеря мощности при разгоне или под нагрузкой;
• ошибки по давлению топлива в системе управления двигателем;
• нестабильная работа на холостом ходу.

Такие признаки могут появляться и при подсосе воздуха. Поэтому важно правильно определить источник проблемы. Если после прокачки система быстро завоздушивается снова, стоит проверить герметичность топливных магистралей и соединений.

Когда подкачивающий насос изношен или работает с перебоями, давление на входе насоса высокого давления падает. В этом режиме ТНВД работает с повышенной нагрузкой. Со временем это может привести к ускоренному износу элементов топливной аппаратуры.

Если двигатель регулярно требует подкачки или плохо запускается после стоянки, стоит проверить работу подкачивающего насоса. Своевременная диагностика помогает избежать более дорогого ремонта.

Заключение

Подкачка топлива в дизелях Камминс кажется простой операцией. Но именно от нее часто зависит нормальный запуск двигателя после обслуживания. Несколько минут правильной прокачки позволяют быстро удалить воздух из магистралей и восстановить стабильную подачу топлива.

Практика сервисных мастерских показывает одну закономерность. Большинство проблем с запуском после замены фильтра связано не с неисправностями, а с неправильной подкачкой системы. Когда магистрали заполнены топливом и соединения герметичны, двигатель обычно запускается без лишних попыток.

Поэтому механики всегда начинают с базовых действий. Проверяют фильтр, соединения топливопроводов и работу подкачивающего насоса. Такой подход помогает быстро вернуть двигатель к нормальной работе и избежать лишней нагрузки на топливную аппаратуру.

Грамотная подкачка топлива – это базовый навык при обслуживании моторов Cummins. Он экономит время, снижает риск неисправностей и помогает сохранить ресурс не только всей топливной системы, а и двигателя в целом.
