Проблемы и их решение в системе охлаждения двигателя Cummins

Система охлаждения – одна из ключевых узлов двигателя Cummins, напрямую влияющая на его ресурс и работоспособность. В нормальном режиме температура охлаждающей жидкости должна находиться в диапазоне 85–95°C, а её отклонение в любую сторону ведёт к ускоренному износу деталей. При перегреве страдает головка блока цилиндров, могут появиться трещины, деформироваться прокладка ГБЦ. Если температура слишком низкая, масло густеет, возрастает нагрузка на насосы и поршневую группу, что приводит к повышенному расходу топлива и снижению мощности.

Перегрев и утечки антифриза – самые распространённые проблемы системы охлаждения, способные привести к капитальному ремонту двигателя. Их игнорирование приводит к дорогостоящему ремонту и выходу техники из строя в самый неподходящий момент.

Основные проблемы системы охлаждения

Сбои в системе охлаждения – одна из частых причин поломок двигателей Cummins, особенно при интенсивной эксплуатации в грузовом, строительном и сельскохозяйственном транспорте. Нарушение теплоотвода ведёт к перегреву, а утечки антифриза снижают эффективность охлаждения и ускоряют износ деталей. Если игнорировать первые признаки неисправностей, двигатель может выйти из строя в течение нескольких десятков моточасов, что приведёт к дорогостоящему ремонту или полной замене агрегата.

• Перегрев двигателя

Оптимальная рабочая температура двигателя Cummins составляет 85–95°C, но, если охлаждающая жидкость перегревается выше 105°C, начинается необратимый процесс разрушения элементов ГБЦ и цилиндропоршневой группы.

Причины перегрева

Засорение радиатора – одна из главных причин нарушения теплообмена. Отложения на сотах радиатора снижают его пропускную способность, а при загрязнении более 30% поверхности температура жидкости может повыситься на 15–20°C выше нормы.

Неисправный термостат может заклинить в закрытом положении, что приведёт к прекращению циркуляции охлаждающей жидкости в большом круге. В этом случае перегрев наступает в течение 5–10 минут работы двигателя под нагрузкой.

Недостаточный уровень антифриза или использование неподходящей жидкости снижает теплоотвод. Например, тосол, предназначенный для карбюраторных двигателей, не выдерживает температур выше 110°C, тогда как рекомендованные составы для Камминс рассчитаны на до 130°C.

Проблемы с водяным насосом вызывают нарушение циркуляции жидкости. Изношенные лопасти крыльчатки или слабый привод ремня могут снизить подачу антифриза на 40–50%, что ведёт к локальному перегреву блока цилиндров.

Если вентилятор охлаждения не включается или не развивает нужную скорость, теплообмен падает. Вискомуфта, которая регулирует работу вентилятора, при выходе из строя может либо не срабатывать, либо постоянно вращаться, перегружая систему.

Последствия перегрева

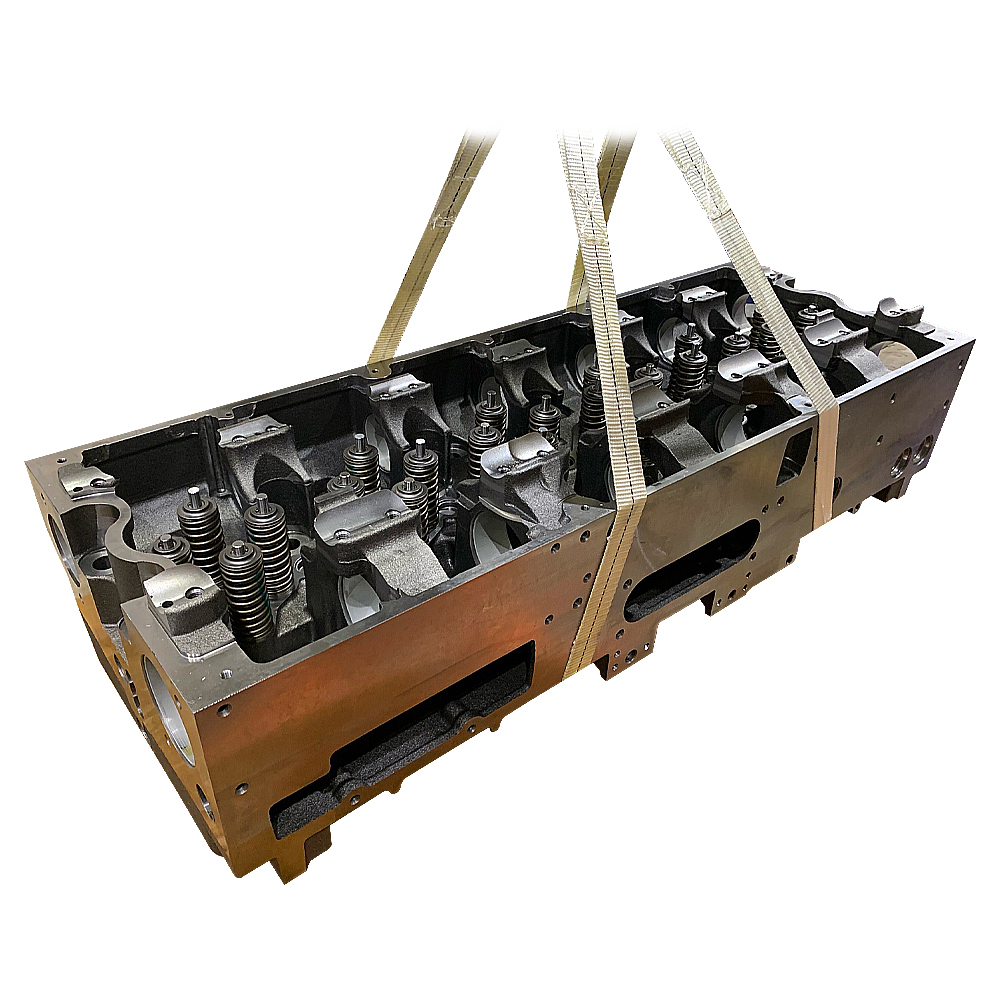

Деформация головки блока цилиндров – результат чрезмерного расширения металла при перегреве. Даже кратковременный нагрев до 120°C может привести к потере герметичности прилегания ГБЦ.

Износ поршневой группы ускоряется из-за ухудшенного теплоотвода. При температуре выше 105°C масло теряет вязкость, создавая риск задиров на стенках цилиндров.

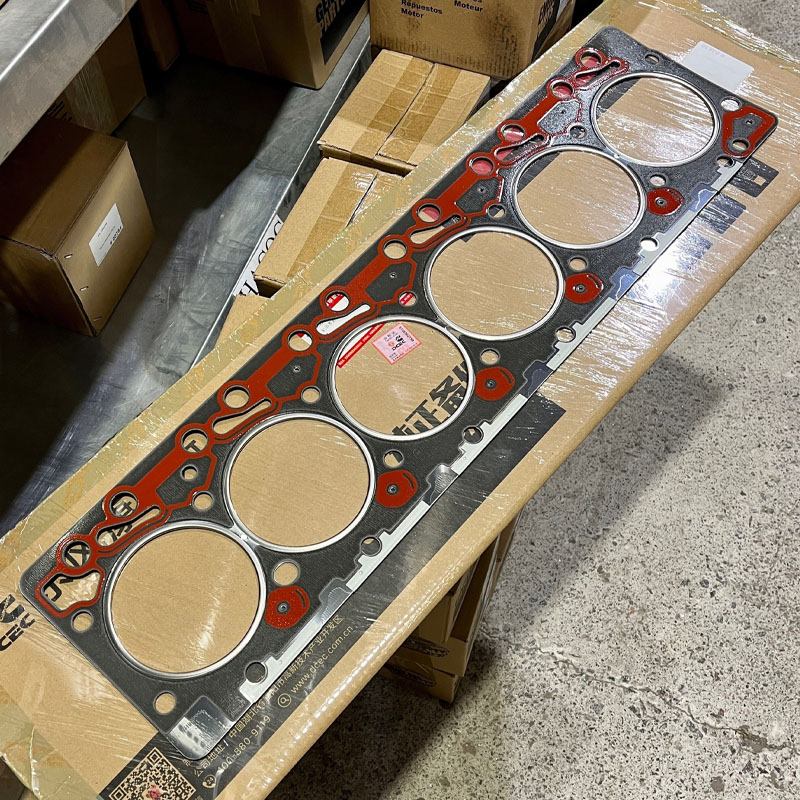

Разрушение прокладки ГБЦ происходит при температурных скачках. Продувка газов в систему охлаждения вызывает выброс антифриза через расширительный бачок и ускоренное выгорание масла.

• Протечки антифриза

Охлаждающая жидкость должна циркулировать в замкнутой системе, и даже небольшие утечки приводят к серьёзным последствиям. Потеря 5–10% объёма антифриза снижает эффективность охлаждения, а при критическом уровне жидкости двигатель может перегреться за 10 минут работы на полной нагрузке.

Основные причины

Износ прокладок и уплотнителей приводит к просачиванию антифриза через соединения водяного насоса, термостата и ГБЦ. Со временем резиновые и паронитовые прокладки теряют эластичность и начинают пропускать жидкость.

Трещины в радиаторе или расширительном бачке появляются из-за перепадов температур и гидроударов. Даже небольшая трещина в пластиковой части радиатора при рабочем давлении 1,0–1,5 атм быстро увеличивается, вызывая потерю жидкости.

Нарушение герметичности соединений патрубков ведёт к подтеканию антифриза. Ослабленные хомуты или механические повреждения шлангов создают скрытые утечки, которые сложно обнаружить при кратковременной диагностике.

Опасность потерь охлаждающей жидкости и возможные последствия

Даже незначительная утечка может вызвать локальный перегрев, особенно в верхней части ГБЦ, где температура наиболее высокая. Недостаток жидкости снижает давление в системе, из-за чего в охлаждающих каналах появляются паровые пробки, препятствующие нормальному теплообмену. В запущенных случаях перегрев приводит к заклиниванию двигателя или прогоранию клапанов.

• Выброс антифриза через расширительный бачок

Одна из распространённых проблем в системе охлаждения двигателей Cummins – внезапный выброс антифриза через крышку расширительного бачка. Это явление указывает на нарушение циркуляции жидкости или аномальное повышение давления в системе. Если вовремя не устранить причину, охлаждающая жидкость может быстро уйти, что приведёт к перегреву двигателя и его серьёзным повреждениям.

Газовыделение из-за пробоя прокладки ГБЦ
 При пробое прокладки головки блока цилиндров выхлопные газы попадают в систему охлаждения, создавая избыточное давление. В таких случаях в расширительном бачке наблюдаются интенсивное бурление и характерный запах выхлопных газов. Если двигатель работает на повышенных нагрузках, выброс антифриза может произойти уже через 10–15 минут работы. Продолжительная эксплуатация с этой проблемой приводит к разрушению радиатора и перегреву ГБЦ.

Воздушные пробки в системе
 Воздух в системе охлаждения препятствует нормальной циркуляции жидкости, создавая локальные зоны перегрева. Особенно опасны пробки в верхней части ГБЦ и теплообменнике, так как именно там концентрируется максимальная температура. Воздушные пробки могут появляться после замены антифриза, ремонта системы или из-за утечки жидкости. Если пробку не удалить, температура в отдельных зонах может превысить 120°C, что приведёт к деформации деталей.

Неправильное давление в системе охлаждения
 Крышка расширительного бачка должна поддерживать давление в диапазоне 0,9–1,5 атм. Если её клапан неисправен, давление может либо резко повышаться, вызывая выброс жидкости, либо снижаться, что приводит к образованию паровых пробок. Также причиной нарушения давления может быть засорение пароотводного канала, из-за чего при нагреве системы жидкость расширяется и выплёскивается наружу.

• Образование отложений и коррозия

Чистота системы охлаждения напрямую влияет на эффективность теплоотвода. Со временем на стенках радиатора, каналов ГБЦ и трубопроводов скапливаются отложения, ухудшающие циркуляцию жидкости. В запущенных случаях накипь и шламы могут снизить пропускную способность каналов на 30–40%, что ведёт к перегреву отдельных зон двигателя и повышенному износу деталей.

Использование некачественного антифриза в двигателе Камминз
 Антифриз низкого качества содержит примеси, ускоряющие образование осадка и коррозии. Например, использование жидкости с высоким содержанием силикатов приводит к образованию твёрдых отложений, которые сужают проходные каналы радиатора. При этом теплоотвод ухудшается, и температура двигателя может повыситься на 10–15°C даже при исправной системе охлаждения.

Длительная эксплуатация без замены охлаждающей жидкости
 Производители Cummins рекомендуют менять антифриз через 240 000 км пробега или каждые 3 000 моточасов, но при тяжёлых условиях работы замена требуется раньше. Со временем охлаждающая жидкость теряет антикоррозийные свойства, а присадки разлагаются, что ускоряет износ металлических компонентов системы. Например, если антифриз используется на 50% дольше положенного срока, риск коррозии алюминиевых деталей увеличивается в 2–3 раза.

Влияние отложений на циркуляцию жидкости и теплоотвод
 Накипь и коррозия в системе охлаждения приводят к локальным перегревам. В местах с отложениями температура жидкости может быть на 20–30°C выше нормы, что ускоряет износ прокладок, уплотнителей и приводит к разрушению патрубков. В крайних случаях засорение каналов радиатора и ГБЦ может полностью блокировать циркуляцию, что делает перегрев двигателя неизбежным.

Диагностика неисправностей

Быстрое выявление проблем в системе охлаждения двигателя Cummins позволяет предотвратить перегрев, потери мощности и дорогостоящий ремонт. Первые признаки неисправностей включают превышение рабочей температуры (норма для большинства моделей – 82–96°C), посторонние шумы в районе водяного насоса или вентилятора, а также утечки антифриза. Если температура двигателя поднимается выше 105°C, а вентилятор и насос исправны, причина может крыться в засорении радиатора или неисправности термостата.

Визуальный осмотр

Первый этап диагностики – проверка уровня охлаждающей жидкости. При пониженном уровне нужно искать утечки на стыках патрубков, радиаторе и помпе. Также следует осмотреть внутреннюю поверхность крышки расширительного бачка: маслянистый налёт может указывать на пробой прокладки ГБЦ. Если в бачке видны пузырьки газа при работающем двигателе, значит, в систему попадают выхлопные газы, что подтверждает повреждение прокладки или трещину в головке блока.

Использование диагностического оборудования

Для проверки состава газов в системе охлаждения применяется тестер СО – прибор, определяющий наличие угарного газа в антифризе. Его использование особенно важно при подозрении на пробой ГБЦ, поскольку визуально определить такую неисправность сложно. Также можно использовать тепловизор: нормальная температура радиатора должна снижаться по мере движения антифриза, а если имеются холодные зоны, это указывает на засорение каналов.

Проверка давления и целостности системы

Использование манометра для проверки давления в системе охлаждения помогает выявить неисправности. В исправном состоянии давление должно оставаться в пределах 0,9–1,5 атм (в зависимости от модели двигателя). Если оно выше нормы, возможен пробой прокладки ГБЦ, а если ниже — проблема в крышке расширительного бачка или утечках. Также необходимо проверять работу термостата, погружая его в воду с температурой 85–90°C и контролируя, открывается ли клапан.

Комплексная диагностика позволяет точно определить источник проблемы и избежать критических повреждений двигателя.

Методы устранения проблем

Своевременный ремонт и обслуживание системы охлаждения двигателя Cummins позволяют избежать дорогостоящих поломок и продлить срок службы мотора. Важно не только устранять неисправности, но и предотвращать их появление, соблюдая регламент ТО и используя качественные расходные материалы.

• Устранение перегрева

Если двигатель перегревается, в первую очередь необходимо очистить радиатор от загрязнений и проверить его на засорение. Для этого используется внешняя промывка (водой под давлением) и внутренняя очистка специальными химическими составами. Если радиатор чистый, а проблема сохраняется, следует проверить термостат – неисправный клапан может блокировать циркуляцию антифриза.

Также нужно убедиться, что вентилятор и вискомуфта работают корректно. Если муфта не обеспечивает достаточного сцепления, вентилятор не создаёт нужного воздушного потока, и температура двигателя растёт. Изношенная вискомуфта подлежит замене. Если перегрев вызван неисправностью водяного насоса, требуется его диагностика: люфт вала, подтёки антифриза из контрольного отверстия или посторонний шум – явные признаки неисправности.

• Ликвидация утечек

При обнаружении утечек первым делом проверяют состояние патрубков, прокладок и соединений. Трещины, потеря эластичности или ослабленные хомуты могут быть причиной снижения уровня антифриза. Повреждённые элементы заменяются, а соединения подтягиваются.

Если антифриз уходит через радиатор, возможны трещины в его конструкции или коррозия алюминиевых сот. В этом случае проводится опрессовка системы: радиатор заполняют водой, создают избыточное давление и ищут место утечки. Небольшие повреждения можно устранить пайкой или герметиком, но при серьёзных дефектах радиатор подлежит замене.

• Предотвращение выброса антифриза

Если охлаждающая жидкость выбрасывается через расширительный бачок, сначала проверяют состояние прокладки ГБЦ. Если в бачке видны пузырьки газа, а антифриз имеет маслянистую плёнку, прокладка повреждена, и её необходимо заменить.

Ещё одна причина выброса жидкости – воздушные пробки в системе. Для их удаления нужно:

1. Заглушить двигатель, долить антифриз до нужного уровня.
2. Открыть воздушный клапан (если предусмотрен) или оставить пробку бачка открытой.
3. Запустить двигатель и дать ему поработать на холостом ходу.
4. Контролировать выход воздуха — когда из расширительного бачка перестанут выходить пузырьки, пробку закрывают.

Соблюдение всех этих мер поможет продлить срок службы системы охлаждения и избежать серьёзных неисправностей двигателя.

Профилактика и обслуживание системы охлаждения

Правильный уход за системой охлаждения снижает риск поломок и продлевает срок службы двигателя. Регулярные проверки, своевременная замена расходных материалов и использование качественных охлаждающих жидкостей предотвращают перегрев, коррозию и засорение каналов.

1. Регулярные проверки и замена расходных материалов

Осмотр системы охлаждения рекомендуется проводить каждые 10 000 км пробега или раз в сезон. В первую очередь проверяют:

• уровень антифриза в расширительном бачке,
• состояние патрубков и соединений,
• отсутствие подтёков и следов коррозии на радиаторе.

Каждые 100 000–150 000 км или раз в два года охлаждающую жидкость необходимо заменять. При этом перед заливкой нового антифриза систему промывают специальными составами. Термостат меняют раз в 3–5 лет, водяной насос – по состоянию или при ремонте ГРМ.

2. Использование рекомендованных охлаждающих жидкостей

Для двигателей Cummins нельзя использовать универсальные антифризы без подтверждённого допуска. Производитель рекомендует жидкости с классом CES 14603 на основе органических ингибиторов коррозии (OAT). Они обеспечивают защиту алюминиевых, чугунных и медных деталей от ржавчины и кавитации.

Рекомендованные охлаждающие жидкости для двигателей Cummins

3. Плановое техническое обслуживание

В рамках планового ТО проверяют состояние системы охлаждения и выполняют следующие работы:

• очистку радиатора от грязи и насекомых,
• тестирование термостата в горячей воде,
• проверку герметичности системы давлением 0,8–1,2 бар,
• диагностику работы вентилятора и вискомуфты.

Комплексное обслуживание системы охлаждения позволяет предотвратить перегрев, утечки и коррозию, продлевая срок службы двигателя и снижая затраты на ремонт.

Заключение

Перегрев, утечки и коррозия могут привести к капитальному ремонту или полному выходу мотора из строя. Регулярная проверка и обслуживание системы охлаждения позволяют избежать этих проблем, обеспечивая стабильную работу двигателя в любых условиях.

При правильной эксплуатации и регулярном техническом обслуживании двигатели Cummins способны без проблем работать до 1 000 000 км пробега. Главное – не пренебрегать профилактикой и не игнорировать первые признаки неисправностей.
