Прокладки в двигателях Cummins – почему важно их менять
Прокладки – незаметные, но важные защитники любого двигателя. Их задача простая – обеспечить герметичность между всеми элементами мотора. Без них любой движок превращается в кипящий котел с утечками масла, антифриза или выхлопных газов.
И в двигателях Cummins, известных своей надежностью, прокладки играют важную роль, защищая их от перегрева, утечек и лишних вибраций. Но, как ни крути, даже качественная прокладка рано или поздно изнашивается. И тут важно не проморгать момент, чтобы не превратить мелкую проблему в капитальный ремонт.
Типы прокладок в двигателях Cummins
Кажется, что прокладки – это просто куски материала с вырезанными отверстиями, но на самом деле, это сложные элементы, которые определяют здоровье двигателя. Они выдерживают высокие температуры, давление и химическое воздействие, чтобы мотор работал «как часики». Разберем основные типы прокладок, применяемых в этих моторах, их особенности и значение для долговечности двигателя.

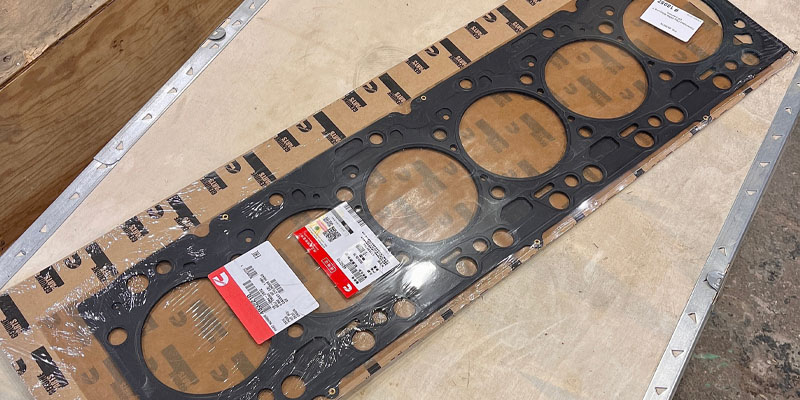

Прокладки головки блока цилиндров (ГБЦ)
Эти прокладки – главная защита между блоком цилиндров и головкой. Они уплотняют место прилегания двух узлов и выдерживают высокое давление и температуру, обеспечивая герметичность камер сгорания и предотвращая утечки масла или антифриза.
- Материалы. Чаще всего композитные или многослойные стальные (MLS). Композитные подходят для старых моделей, а MLS широко используют в современных двигателях, благодаря их стойкости к деформации.
- Факт. Толщина таких прокладок – 1,5–2 мм, периодичность их замены – пробег 200–300 тысяч км.

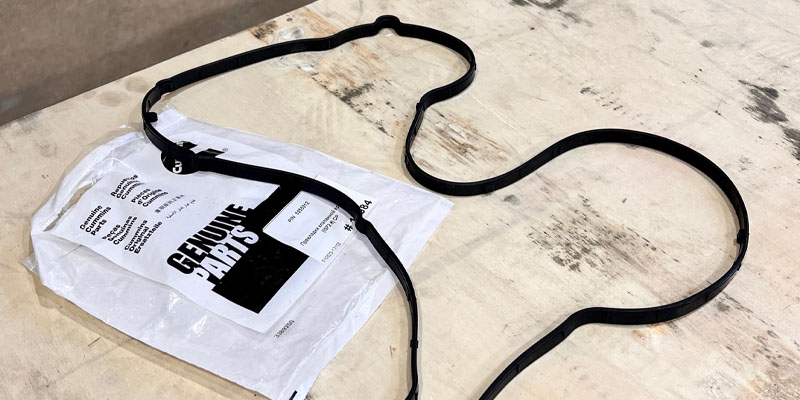

Обеспечивают герметичность систем, по которым циркулирует моторное масло. Их используют при соединении картера и блока, крышки клапанов и головки.
- Особенности. Изготавливают из термостойкой резины или каучука с металлическими вставками.
- Риски. Потеря упругости и трещины ведут к подтеканию масла. Подтеки активно собирают на себя грязь. А отсутствие герметичности из-за трещин грозит падением давления в системе смазки.
Устанавливают между коллектором и турбокомпрессором, а также между турбиной и выпускной трубой. Их задача – не допустить утечек выхлопных газов.
- Материалы. Обычно металлические, способные выдерживать экстремальные температуры до 800 °C.
- Замечание. Шипение или запах выхлопа под капотом — сигнал для их проверки.
Прокладки системы охлаждения
Здесь важны герметичность и устойчивость к действию антифриза. Эти прокладки устанавливаю в месте соединения водяного насоса, термостата и блока двигателя.
- Материалы. Силиконовые или графитовые прокладки с высокой химической стойкостью.
- Факт. Рекомендуют менять каждые 150–200 тысяч км пробега.
Прокладки топливной системы
Устанавливают в местах соединения топливных магистралей и фильтров. Малейшая утечка дизтоплива может обернуться падением давления и нестабильной работой двигателя.
- Материалы – износостойкие полимеры или армированные прокладки.
Уплотнительные кольца (O-rings)
Хотя технически это не прокладки, их часто включают в общий перечень. Эти круглые резиновые элементы герметизируют места соединений в системе смазки, охлаждения и турбонаддува.
- Примечание: Cummins широко использует кольца из нитрила или витона для долговечности.
Каждый тип прокладок играет свою уникальную роль, и их состояние влияет на надежность работы всего двигателя. Пренебрежение заменой может привести к утечкам, перегреву и даже серьезным повреждениям движка.
Основные функции прокладок
В любой машине прокладки работают как незаменимые «сторожевые псы». В двигателях Cummins они не только предотвращают утечки, но и поддерживают стабильность и эффективность работы. Разберем основные задачи этих крайне важных элементов.
1. Герметизация систем
Главная роль прокладок – удерживать жидкости и газы там, где они должны быть. Например, прокладка ГБЦ предотвращает смешивание масла и антифриза, а также обеспечивает герметичность камеры сгорания. Представьте себе дизель с потерей давления: мощность сразу падает, расход топлива растет.
2. Защита от утечек
Даже небольшие утечки масла или антифриза могут привести к серьезным проблемам. Например, капля масла на ремень генератора ускоряет его износ. А антифриз, попавший на горячий коллектор, может создать опасный дым.
3. Сопротивление износу
Детали двигателя постоянно подвергаются трению и воздействию температурных перепадов. Прокладки выступают как защитный слой между металлическими компонентами, предотвращая их износ.
4. Стабильная работа при высоких нагрузках
Двигатели Cummins используются на грузовиках и спецтехнике, где нагрузки зашкаливают. Без надежных прокладок мотору быстро пришел бы конец. Например, многослойные стальные прокладки ГБЦ способны выдерживать давление до 200 бар в цилиндрах.
- Срок службы. Качественные прокладки могут работать до 200–300 тысяч километров пробега.
Эти «неприметные герои» делают куда больше, чем кажется на первый взгляд. А что происходит, если прокладка выходит из строя? Об этом поговорим в следующей главе.
Причины износа и выхода прокладок из строя
Когда изнашиваются прокладки, последствия не заставляют себя долго ждать и могут быть весьма серьёзными, от утечки масла до полной остановки двигателя. Почему же эти «тихие герои» иногда подводят? Давайте разберёмся.
1. Перепады температур
Cummins часто работают в экстремальных условиях: морозы Сибири и Заполярья, жара южных районов. Металлические и резиновые прокладки со временем теряют свои свойства из-за постоянного расширения и сжатия. Например, прокладка головки блока цилиндров (ГБЦ) должна выдерживать температуры до 400 °C и давление около 150 бар.
2. Неправильная установка
Ошибки при замене – одна из основных причин выхода прокладок из строя. Перетянутый болт или нарушение последовательности затяжки могут привести к неравномерному давлению на прокладку, из-за чего она начинает «подтекать».
3. Естественный износ
Со временем любая прокладка теряет эластичность. Масляные уплотнители, например, начинают пропускать масло уже после 150-200 тысяч километров пробега.
4. Использование некачественных материалов
Копеечная экономия на запчастях оборачивается тысячами рублей на ремонт. Поддельные прокладки из дешевых материалов теряют герметичность в разы быстрее оригиналов. Особенно это заметно на резиновых уплотнителях и однослойных прокладках.
5. Грязь и коррозия
Грязь на сопрягаемых поверхностях увеличивает риск выхода прокладок из строя. Если перед установкой тщательно не очистить поверхность от ржавчины, остатков старой прокладки или грязи, с герметичностью можно попрощаться.
6. Механические повреждения
Попадание постороннего предмета между прокладкой и металлическими частями, либо её повреждение при установке – частые причины неисправностей. Например, прокладка поддона может быть повреждена острыми кромками картера.
- Статистика. До 30% проблем с прокладками связано с нарушением технологии установки.
Чтобы снизить эти риски, важно уделять внимание как качеству материалов, так и технологии монтажа. А как же диагностировать первые «звоночки» износа?
Проверка и диагностика состояния прокладок
Когда прокладки начинают сдавать, важно вовремя это заметить, чтобы не довести до серьезных повреждений. Диагностика состояния прокладок – не всегда что-то сложное, если знать, на что обращать внимание. Вот несколько шагов, чтобы проверить их состояние:
1. Визуальный осмотр
Первый и самый простой шаг – это визуальный осмотр. Если прокладка изношена или повреждена, часто можно увидеть следы утечек масла или охлаждающей жидкости. Проверяйте участки вокруг головки блока цилиндров, под крышками клапанов и на стыках с другими компонентами. Потёки масла, антифриза или травление пара – первые признаки того, что прокладка сдала.
2. Тест на утечку
Если на глаз ничего не видно, можно провести тест на утечку. Для этого двигатель нужно завезти, а затем использовать специальный инструмент – тестер для давления. Он поможет обнаружить, если давление в системе охлаждения или в цилиндрах не держится должным образом, то обычно это вызвано плохой прокладкой. Если обнаружена утечка, это точно сигнал о том, что прокладке нужна замена.
3. Проверка уровня жидкостей
Регулярно проверяйте уровень масла и охлаждающей жидкости. Если он резко падает без видимой протечки, это может указывать на то, что жидкость выходит через неисправные прокладки. Также обратите внимание на цвет жидкостей. Например, если антифриз имеет масляный оттенок, это подтверждает, что он смешался с маслом, что может быть результатом поврежденной прокладки.
4. Тест на компрессию
Тестирование компрессии также может помочь выявить проблемы с прокладками. С помощью компрессометра можно проверить давление в цилиндрах. Если в одном или нескольких цилиндрах оно ниже нормы, это может быть связано с утечкой в месте, где прокладка не справляется со своей задачей.
5. Использование дымового теста
Этот метод хорош для поиска микротрещин в прокладках. Для диагностики в систему подается специальный дым, который поможет обнаружить утечку, если она есть. Это эффективный способ найти даже самые маленькие дефекты, которые могли бы быть незаметны при визуальном осмотре.
Если ваши проверки выявили проблемы с прокладками, не стоит медлить. Замену прокладок нужно проводить как можно быстрее, иначе двигателю может стать плохо и в один прекрасный момент от может и стукануть.
Ремонт и замена прокладок
Замена не самая сложная процедура, но требует внимательности и соблюдения правильной последовательности действий, иначе можно больше навредить, чем помочь. Так что, если замечаете признаки их износа, не тяните с ремонтом.
1. Подготовка к замене
Перед тем как приступить к замене прокладок, важно подготовить рабочее место. Отключите аккумулятор, чтобы не было неприятных сюрпризов. Также нужно будет слить жидкости – масло и антифриз. Для этого используйте специальные контейнеры.
2. Разборка
После того как все жидкости слиты, откручиваем необходимые элементы, чтобы получить доступ к поврежденной прокладке. Это могут быть головка блока цилиндров, крышка клапанов или другие части, которые необходимо снять, чтобы добраться до места установки прокладки. Здесь важно быть аккуратным и не повредить крепежные элементы.
3. Очистка и осмотр
Перед тем как установить новую прокладку, тщательно очистите все поверхности, с которыми она будет контактировать. Это обеспечит надежную герметичность. Прокладки Cummins обычно очень качественные, но даже самая лучшая прокладка не будет работать, если поверхность будет грязной или неровной. Проверьте внимательно все поверхности на наличие трещин или повреждений.
4. Установка новой прокладки
После очистки поверхности ставим новую прокладку. Убедитесь, что она полностью совпадает с посадочными местами. Важно точно следовать инструкциям производителя: если прокладка с другим контуром или неправильной толщиной, это может привести к утечкам и снижению эффективности работы двигателя.
5. Сборка
Теперь аккуратно собирайте всё обратно. Сначала установите элементы, которые снимали для доступа к прокладке, и затяните их с нужным моментом. Не забудьте проверить, чтобы все болты были правильно установлены, и ни один из них не остался незатянутым. Когда все будет собрано, залейте новые жидкости в систему.
6. Тестирование
После того как собрали все на место, запустите двигатель и тщательно проверьте на наличие утечек. Если все сухо и двигатель работает нормально, можно быть уверенным, что замена прошла успешно. Если заметили утечку, возможно, прокладка была установлена неправильно или где-то не плотно прилегает. В таком случае придется разбирать и проверять еще раз.
Сколько это стоит?
Цены на замену прокладок варьируются в зависимости от сложности работы и типа двигателя. Для двигателей Cummins замена прокладок головки блока цилиндров может стоить от 20 000 до 50 000 рублей, а стоимость прокладок колеблется в пределах 5 000-15 000 рублей, в зависимости от модели двигателя.
Советы:
- Не экономьте на материалах: дешевле купить качественную прокладку, чем потом разбирать двигатель из-за утечек.
- Точность важна: правильный момент затяжки болтов – это залог того, что прокладка будет служить долго.
Замена прокладок – это довольно простая, но требующая внимания работа. Главное, быть аккуратным и не торопиться, и тогда все будет сделано правильно!
Прокладки в двигателях Cummins – детали, часто недооценённые, но до тех пор, пока не начинается «масляный дождь» или перегрев. Их состояние напрямую влияет на работу мотора и кошелек владельца. Правильный уход, качественные запчасти и регулярная диагностика помогут избежать лишних хлопот. Заботьтесь о двигателе, и он отблагодарит вас стабильной работой!
