Трубки и шланги в двигателях Cummins: основные типы, функции и признаки износа

Когда говорят о двигателе Cummins, обычно вспоминают блок, форсунки, турбину. Трубки и шланги редко попадают в центр внимания. И зря. Именно через них проходит топливо под давлением до 1800 бар, масло к турбине и антифриз через рубашку охлаждения. Любая утечка меняет режим работы узлов. А значит, влияет на ресурс и простои техники.

В практике можно встретить картину. Двигатель работает нестабильно, клиент грешит на форсунки. Проверяем магистраль подачи топлива. На конусе микротрещина, давление «гуляет», мотор теряет тягу. Деталь стоит копейки относительно ремонта ТНВД.

В этой статье разберем, какие типы трубок и шлангов применяются в Cummins. Поймем, как они устроены и как распознать износ заранее. Если у вас парк техники или вы обслуживаете Камминз ISF2.8, ISF3.8, ISLe или QSX15, материал будет вам полезен.

Трубки и шланги редко выходят из строя внезапно. Они подают сигналы заранее. Важно их услышать и не списывать на «мелочь».

Общая схема коммуникаций в двигателях Cummins

Любой двигатель – это система каналов и магистралей. В Cummins эта логика доведена до строгой инженерной дисциплины. Здесь нет случайных трассировок. Коммуникации делятся на несколько контуров. Каждый работает под своим давлением и температурой. Ошибка в одном контуре быстро отражается на соседних.

Основные группы выглядят так:

• топливные магистрали высокого и низкого давления
• масляные каналы и внешние подающие линии
• патрубки системы охлаждения
• шланги наддува и вентиляции картера

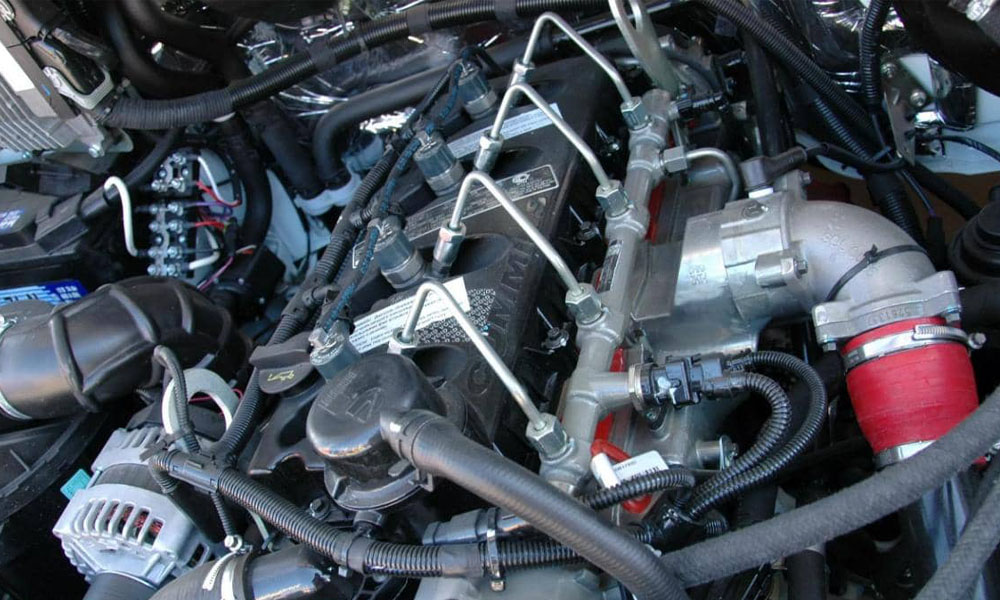

В двигателях серии ISF2.8 компоновка компактная. Металлические трубки высокого давления идут от рампы Common Rail к форсункам короткими отрезками. Их жесткость нужна для точной формы импульса впрыска. Любое изменение геометрии меняет распределение нагрузки.

В более крупных моделях, таких как ISLe или QSX15, протяженность магистралей больше. Добавляются внешние линии к турбине и масляным радиаторам. Температурные нагрузки выше, поэтому применяются армированные шланги и жесткие стальные трубки.

Чем отличается трубка от шланга? Трубка – жесткий металлический элемент. Она держит высокое давление и сохраняет форму. Шланг гибкий, чаще резиновый или силиконовый, иногда с текстильной или металлической оплеткой. Он компенсирует вибрации и тепловое расширение.

Почему в топливной системе используют именно металл? Давление в системе Common Rail достигает 1600–2000 бар. Резина при таких значениях не выдержит. Кроме того, металл снижает пульсации давления и защищает от усталостных деформаций.

Важно и крепление. Производитель задает точки фиксации и радиусы изгиба. Нарушили трассировку при ремонте, получили дополнительную вибрацию. Через несколько тысяч километров появляется трещина.

Если смотреть на двигатель как на организм, трубки и шланги – это его сосуды. Понимание их схемы помогает быстрее находить причину неисправности и экономить часы диагностики.

Топливные трубки и магистрали высокого давления

Топливная система Cummins работает в экстремальном режиме. Ошибка в магистрали сразу отражается на впрыске. Здесь нет второстепенных деталей. Подающая трубка, обратная линия, соединения на форсунках работают как единая гидравлическая цепь. Малейшая разгерметизация нарушает форму импульса впрыска.

В системах ISF2.8 и ISF3.8 применяют жесткие стальные трубки. Они рассчитаны на циклическую нагрузку. Каждое открытие форсунки создает ударную волну давления. Металл гасит ее лучше, чем гибкий материал.

Почему запрещено повторно подгибать такую трубку? После заводской формовки металл проходит точный расчет по напряжениям. Любое вмешательство создает зону усталости. Сначала появляется микротрещина, затем течь.

Типовые проблемы выглядят так:

• микротрещины на изгибах
• утечки на конусных соединениях
• подсос воздуха в низком давлении
• деформация при неправильной установке

Подсос воздуха особенно коварен. Двигатель запускается тяжело, обороты плавают. Водитель ищет проблему в форсунках. На практике причина часто в соединении перед ТНВД.

Еще один частый случай связан с повторным использованием трубок после снятия. Производитель рекомендует замену. Причина проста. При затяжке формируется уплотняющий конус. Второй раз он уже не работает так же точно.

Как понять, что магистраль теряет герметичность? Обратите внимание на запах топлива, влажные соединения, нестабильный холостой ход. На диагностике видны отклонения по давлению в рампе.

Топливные трубки не прощают халатности. Их ресурс велик, но только при правильной установке и фиксации. Если есть сомнения, лучше заменить элемент, чем рисковать ТНВД и форсунками.

Масляные магистрали и шланги системы смазки

Масло в Cummins выполняет не только выполняет роль смазки. Оно охлаждает поршни, питает турбину и формирует гидродинамическую пленку на вкладышах. Потеря давления даже на короткое время оставляет след. Внутренние каналы проходят через блок и коленчатый вал. Но внешние линии тоже играют важную роль. Особенно это касается подачи масла к турбокомпрессору.

Турбина вращается со скоростью до 150–200 тысяч оборотов в минуту. Подшипники скольжения работают только при наличии стабильного давления. Если шланг подачи дал течь, узел перегревается за минуты.

В двигателях ISF2.8 подающая линия к турбине выполнена металлической трубкой. Обратный слив часто реализован гибким элементом. Такая схема компенсирует вибрации и тепловое расширение.

Основные признаки проблем:

• масляное запотевание на соединениях
• падение давления на панели приборов
• посторонний шум турбины
• следы масла на защите двигателя

Многие недооценивают «запотевание». Сначала это тонкая пленка. Затем появляется капля. Через несколько тысяч километров уровень масла падает быстрее нормы.

Почему так опасна даже небольшая утечка? Давление в системе смазки у легких дизелей держится в пределах 3–5 бар. Снижение на единицу уже меняет условия работы вкладышей. Появляется ускоренный износ.

Отдельно стоит сказать о шлангах с оплеткой. Со временем резиновый слой стареет от температуры и контакта с маслом. Наружная поверхность выглядит целой, а внутри появляются трещины. Внезапный разрыв становится неприятным сюрпризом.

Масляные магистрали редко выходят из строя мгновенно. Они предупреждают о проблеме следами и запахом. Игнорирование этих сигналов обычно заканчивается дорогим ремонтом турбины или капитальным вмешательством в двигатель.

Патрубки системы охлаждения

Система охлаждения в Cummins работает под постоянной нагрузкой. Температура антифриза держится в диапазоне 85–95 градусов. Давление в контуре достигает 1–1,5 бар.

На первый взгляд патрубки выглядят простыми резиновыми деталями. Но именно они связывают радиатор, термостат и рубашку охлаждения блока. Потеря герметичности быстро приводит к перегреву.

В ISF2.8 компоновка плотная. Верхний и нижний патрубки радиатора работают в разных температурных режимах. По верхнему идет горячий поток из головки блока. Нижний принимает охлажденную жидкость и испытывает меньшее тепловое старение.

Резина со временем теряет эластичность. Причина в циклическом нагреве и давлении. Добавьте вибрацию от дизеля и получите ускоренное старение материала.

Типичные признаки износа легко увидеть при осмотре:

• вздутия на поверхности
• трещины у хомутов
• следы подтеков антифриза
• размягчение или расслоение

Почему чаще всего течет под хомутом? Резина сжимается и «садится» со временем. Усилие обжима падает. Появляется микроподтек, который водитель замечает уже по запаху или пару.

Перегрев для дизеля опаснее, чем кажется. Алюминиевая головка блока чувствительна к температурным скачкам. При перегреве возрастает риск деформации и пробоя прокладки ГБЦ.

Если вы видите вздутие или потерю формы, не тяните с заменой. Патрубок стоит недорого, а последствия перегрева измеряются сотнями тысяч рублей. Регулярный осмотр раз в несколько месяцев снижает риск внезапной остановки техники.

Шланги турбонаддува и впускной системы

Турбонаддув увеличивает эффективность дизеля. Но он предъявляет строгие требования к герметичности. Любая утечка воздуха снижает давление наддува и меняет состав смеси.

Патрубки соединяют турбину, интеркулер и впускной коллектор. В зависимости от модели давление наддува достигает 1,2–1,8 бар. Температура воздуха после компрессора высокая, поэтому применяются армированные силиконовые элементы.

В ISF3.8 и более мощных сериях длина магистралей больше. Чем длиннее линия, тем выше требования к качеству хомутов и фиксации. Вибрация постепенно ослабляет соединения.

Первый симптом разгерметизации слышен, а не виден. Появляется свист при разгоне. Затем водитель замечает потерю тяги и увеличение расхода топлива. Иногда добавляется черный дым из выхлопа.

Масляный налет внутри патрубка вызывает вопросы. Небольшое количество масла допустимо. Это следствие работы вентиляции картера. Но обильные следы говорят о проблемах с турбиной или повышенном давлении картерных газов.

Почему разрыв шланга опасен? Турбина продолжает нагнетать воздух, но давление не формируется. Блок управления пытается компенсировать режим. Нагрузка на узлы растет, а эффективность падает.

Проверяйте состояние патрубков при каждом обслуживании. Сдавите шланг рукой и оцените упругость. Осмотрите внутреннюю поверхность при снятии. Простая профилактика сохраняет мощность двигателя и снижает риск внепланового ремонта.

Вакуумные, вентиляционные и вспомогательные линии

Эти магистрали редко обсуждают отдельно. Но без них двигатель не работает стабильно. Они отвечают за отвод газов, дренаж и корректную работу вспомогательных узлов.

В дизелях Cummins важна система вентиляции картера. Картерные газы отводятся через шланги в сепаратор или во впуск. Если линия забита, давление внутри блока растет. Это приводит к выдавливанию масла через сальники.

Дренаж турбины также относится к вспомогательным линиям. Масло должно свободно стекать обратно в картер. Любой перегиб или загрязнение создает подпор. В результате появляется дым и повышенный расход масла.

В некоторых конфигурациях применяют вакуумные шланги для управления исполнительными механизмами. Речь идет о приводах заслонок или клапанов EGR. Нарушение герметичности меняет алгоритм работы.

На практике проблемы проявляются так:

• масляные подтеки у сапуна
• дымность без явных причин
• нестабильная работа клапанов
• повышенное давление картерных газов

Почему эти линии игнорируют чаще всего? Они не работают под высоким давлением топлива. Кажется, что риска меньше. На деле засоренная вентиляция ускоряет износ уплотнений и турбины.

Осматривайте шланги вентиляции вместе с заменой масла. Проверяйте проходимость и отсутствие перегибов. Эта простая операция продлит ресурс двигателя.

Признаки износа и алгоритм диагностики

Трубки и шланги редко рвутся без предупреждения. Обычно система подает сигналы заранее. Важно их не пропустить.

Первый этап диагностики – визуальный осмотр. Ищите влажные соединения, трещины, вздутия. Обратите внимание на крепления и фиксаторы.

Далее проверяют давление в системе. В топливной магистрали анализируют данные по рампе. В масляной системе контролируют показания датчика. В охлаждении используют опрессовку.

Есть ситуации, когда элемент лучше менять комплектом. Например, при замене турбины разумно обновить подающую и сливную линии масла. Старый шланг может стать слабым звеном.

Распространенные ошибки при замене выглядят так:

• перетянутые хомуты
• использование дешевых аналогов
• нарушение заводской трассировки
• повторная установка деформированных трубок

Почему перетяжка опасна? Резина режется краем хомута. Через некоторое время появляется течь. Аналоги без армирования быстрее теряют форму.

Сформируйте правило. При каждом ТО проверяйте все внешние магистрали. Это занимает минимум времени, но экономит большие бюджеты на ремонт.

Заключение

Трубки и шланги в Cummins формируют давление, температуру и стабильность работы узлов. Через них проходит вся энергия двигателя. Игнорирование мелких подтеков или трещин приводит к серьезным последствиям. Перегрев, потеря давления масла или сбой впрыска редко случаются внезапно. Им предшествуют небольшие сигналы.

Если вы обслуживаете технику самостоятельно или управляете автопарком, включите осмотр магистралей в регламент. Это простое действие снижает риск простоя и продлевает ресурс двигателя. А значит, техника работает дольше и предсказуемее.
