Распределительный вал Cummins: как износ одного кулачка убивает ТНВД и топливную систему за 100 часов
Для любого владельца коммерческого транспорта, руководителя сервиса или профессионального механика надежность двигателя является главным залогом стабильного бизнеса. Дизельные моторы Cummins, особенно популярные серии ISF 2.8, ISF 3.8 и ISBe, заслужили репутацию выносливых и долговечных агрегатов. Однако современная архитектура этих двигателей таит в себе неочевидную уязвимость, способную превратить мелкую механическую неполадку в масштабную финансовую катастрофу всего за несколько дней работы.

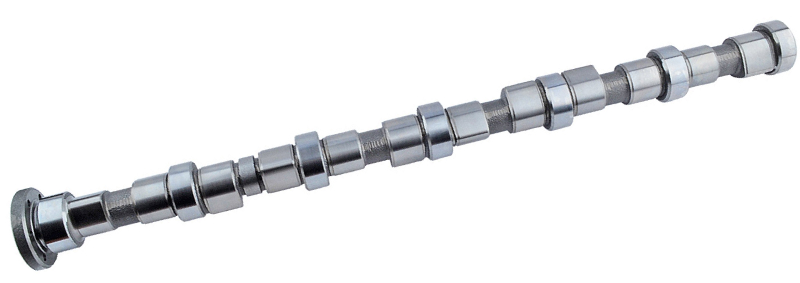

Центральным узлом, запускающим лавинообразное разрушение, часто становится распределительный вал. Износ всего лишь одного его кулачка запускает скрытую цепную реакцию, которая за 100 моточасов полностью выводит из строя топливный насос высокого давления и дорогостоящие форсунки системы Common Rail.
Анатомия ГРМ Cummins и механика локального износа

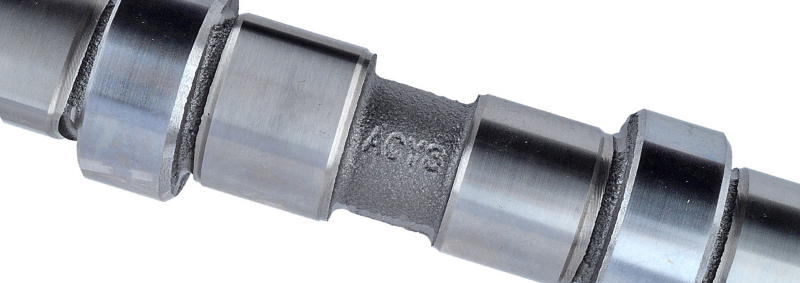

Газораспределительный механизм дизелей Cummins имеет свою специфику. Например, на двигателях семейства ISF 2.8 распределительный вал расположен в блоке цилиндров, а его взаимодействие с клапанами осуществляется через роликовые толкатели. Использование роликов призвано существенно снизить потери на трение и продлить ресурс узла, однако такая кинематическая схема крайне чувствительна к качеству и чистоте моторного масла.
Когда смазочные материалы не меняются вовремя или используется масло ненадлежащего качества, в контактной зоне кулачка распредвала и ролика толкателя начинается необратимый процесс. Загрязненная смазка насыщается сажей и микрочастицами углерода, превращаясь в абразив. Со временем ролик толкателя начинает подклинивать из-за износа его собственной внутренней оси. Вместо плавного качения ролик начинает тереться о кулачок с эффектом скольжения.
В этот момент происходит разрушение поверхностного цементированного слоя металла на вершине кулачка распредвала. Возникает питтинг – лавинообразное выкрашивание стальной поверхности с образованием глубоких раковин. Потерявший правильный профиль кулачок начинает совершать сильные механические удары по толкателю.
За считанные моточасы высота кулачка снижается на несколько миллиметров, а в моторное масло вымывается огромное количество острой стальной стружки и металлической пудры высокой твердости.
Как металлическая пыль убивает ТНВД изнутри
Казалось бы, масляный фильтр должен задерживать посторонние примеси, предотвращая их циркуляцию по двигателю. На практике ситуация выглядит иначе.
При холодном пуске или резком повышении оборотов двигателя вязкое масло открывает перепускной клапан масляного фильтра. Вся масса неочищенного масла вместе с взвесью металлической пудры устремляется напрямую в масляную магистраль.
В современных моторах Cummins ТНВД системы Common Rail смазывается моторным маслом из общей системы смазки двигателя. Масляный поток под давлением подается непосредственно в корпус насоса для смазки эксцентрикового вала и толкателей плунжеров. Плунжерная пара ТНВД представляет собой прецизионное сопряжение стального поршня и втулки с зазором всего в несколько микрон.
Когда содержащаяся в масле стальная пудра от разрушенного кулачка распредвала попадает в этот прецизионный зазор, она начинает действовать как шлифовальная паста.
На зеркале плунжера и внутренней поверхности втулки образуются глубокие продольные риски и задиры. Из-за повреждения уплотнений прецизионный зазор увеличивается, и ТНВД начинает терять способность нагнетать необходимое рабочее давление в топливную рампу.
Самое опасное заключается в том, что повреждаемые стальные плунжеры ТНВД начинают сами производить вторичную металлическую стружку. Эта новая порция стружки образуется уже непосредственно внутри гидравлической части насоса, то есть после всех топливных фильтров грубой и тонкой очистки. Под колоссальным давлением до 2000 бар поток топлива несет эту стружку прямо в топливную рампу и форсунки.
В результате этого процесса мультипликаторы и распылители форсунок повреждаются изнутри. Клапаны форсунок начинают сливать топливо в обратную магистраль, двигатель теряет тягу, начинает троить и в конечном итоге полностью глохнет. Весь этот разрушительный цикл занимает не более 100 часов работы под нагрузкой с момента появления первых сколов на кулачке распредвала.
Признаки надвигающейся беды и методы экспресс-диагностики
Чтобы не допустить полного уничтожения топливной аппаратуры, важно распознать проблему на ранней стадии. Износ кулачка распределительного вала всегда сопровождается четкими признаками, которые профессиональный водитель или механик могут зафиксировать без полной разборки силового агрегата.
Специфический металлический стук в верхней части двигателя под клапанной крышкой первый тревожный сигнал. По мере увеличения износа ухудшается вентиляция цилиндров, нарушаются фазы газораспределения, что приводит к падению мощности, неустойчивой работе на холостом ходу и заметному росту расхода топлива.
Ниже приведена систематизированная таблица признаков износа деталей ГРМ Cummins и методы их первичной проверки:
|
Симптом неисправности
|
Физическая причина
|
Способ первичной диагностики
|
Необходимые запчасти и узлы
|
|
Характерный металлический стук в районе ГБЦ, усиливающийся под нагрузкой
|
Увеличение зазора из-за выработки вершины кулачка распредвала или заклинивания ролика
|
Демонтаж клапанной крышки, визуальный контроль кулачков, инструментальный замер высоты профиля
|
Распределительный вал, комплект роликовых толкателей
|
|
Потеря тяги, черный или сизый дым при разгоне автомобиля
|
Неполное открытие клапанов, ухудшение наполнения цилиндров свежим воздухом
|
Компьютерный контроль расхода воздуха, проверка давления наддува и опрессовка впуска
|
Воздушный фильтр, прокладка ГБЦ
|
|
Нестабильный холостой ход, постоянное троение двигателя
|
Разбалансировка цилиндров из-за локального нарушения фаз газораспределения
|
Компьютерный тест баланса цилиндров по времени ускорения коленчатого вала
|
Клапаны ГРМ, сухари клапанов
|
|
Трудный запуск мотора, внезапные остановки под нагрузкой
|
Падение давления в топливной рампе из-за абразивного повреждения ТНВД и форсунок
|
Замер величины слива топлива с форсунок в обратную магистраль, проверка давления в рампе сканером
|
ТНВД, топливные форсунки в сборе
|
|
Появление кодов ошибок датчика положения распредвала (ДПРВ)
|
Люфт распределительного вала из-за износа стопорной пластины
|
Проверка осевого люфта распредвала с помощью индикатора часового типа
|
Пластинка стопора распредвала, датчик ДПРВ
|
Технология правильного ремонта
Если диагностика подтвердила износ кулачка распредвала, выполнение половинчатого ремонта приведет к повторной катастрофе через те же 100 часов. Попытка сэкономить и заменить исключительно распределительный вал без устранения сопутствующих факторов является главной ошибкой многих автопредприятий.
Правильная технология проведения ремонтных работ:
- При замене распределительного вала в обязательном порядке нужно утилизировать все роликовые толкатели без исключения. Старый толкатель, даже если он кажется визуально целым, уже имеет микродефекты профиля ролика или изношенную ось. Установка нового вала со старыми толкателями приведет к мгновенному началу выкрашивания цементированного слоя на новых кулачках. Также необходимо заменить стопорную пластину распредвала для ликвидации недопустимого осевого люфта.
- Необходимо сделать полную дефектовку и промывку системы смазки двигателя. Металлическая пудра оседает в поддоне картера, масляных каналах блока и ГБЦ. Простая замена масла не решает проблему, так как тяжелые стальные частицы остаются на дне поддона и в тупиковых зонах каналов. Нужно снять поддон, тщательно очистить маслозаборник, промыть масляные магистрали и установить качественный масляный фильтр.
- Обязательно провести детальную ревизию топливной системы. Если двигатель уже начал терять тягу или троить, ТНВД и форсунки надо снять и проверить на специализированном стенде. Топливную рампу и трубки высокого давления необходимо промыть от остатков металлической пыли.
Для снижения риска повторного быстрого износа кулачков распредвала крайне важно использовать только проверенные комплектующие. Снабженцам и владельцам автопредприятий следует ориентироваться на проверенных поставщиков, таких как компания Камспартс, предлагающая оригинальные детали Cummins, а также качественные аналоги от брендов KMP Brand и Dieselwagner.
Заключение
Между механическим состоянием деталей ГРМ и надежностью топливной системы дизеля Cummins существует прямая и разрушительная связь. Износ всего одного кулачка распределительного вала способен запустить процесс лавинообразного саморазрушения, стирающий прецизионные плунжеры ТНВД и выводящий из строя форсунки Common Rail всего за 100 часов эксплуатации.
Для предотвращения столь дорогостоящих поломок владельцам бизнеса и техническим специалистам необходимо взять за правило применять только качественное моторное масло и строго следовать регламенту его замены. Своевременное обнаружение первых признаков износа, использование профессионального диагностического оборудования и закупка надежных комплектующих у проверенных партнеров сохранят ресурс техники, предотвратят простои и сберегут миллионные бюджеты на содержание автопарка.
