Стук клапанов Cummins: как отличить неправильный зазор от износа коромысел

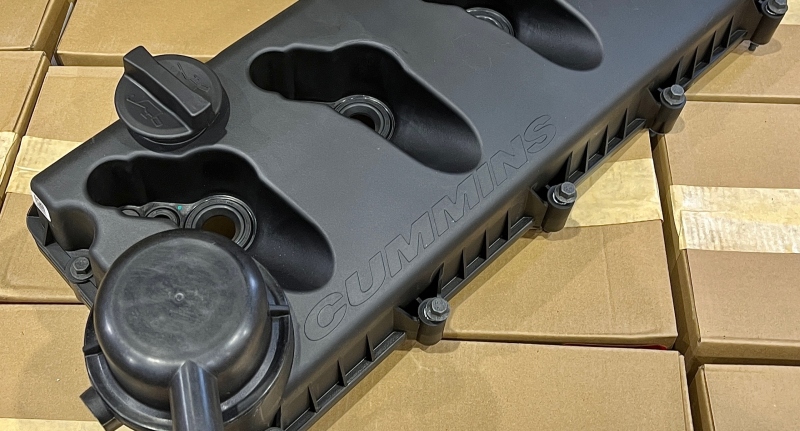

Стук под клапанной крышкой Cummins многие считают прямым признаком неправильных зазоров. Часто это действительно так. Но далеко не всегда источник шума связан именно с регулировкой.

Похожий металлический цокот появляется и при износе коромысел, регулировочных винтов или других деталей клапанного механизма. При этом двигатель может продолжать работать вполне нормально, а недавняя регулировка не приносит ожидаемого результата.

Как понять, что именно стало причиной стука? Разберем основные признаки неправильного зазора и износа коромысел, чтобы не тратить время и деньги на дополнительный ремонт.

Почему появляется стук клапанов

Клапанный механизм в двигателях Cummins работает в тяжелых условиях. Каждую секунду его детали совершают десятки циклов открытия и закрытия клапанов. При этом усилие от распределительного вала передается через толкатели, штанги и коромысла.

Между деталями привода предусмотрен тепловой зазор. Он необходим для компенсации теплового расширения металла. Когда двигатель прогревается, размеры деталей меняются. Без зазора клапан мог бы не закрываться полностью.

Пока зазор находится в пределах нормы, механизм работает относительно тихо. Но если расстояние становится слишком большим, детали начинают ударяться друг о друга. Именно эти удары водитель слышит, как характерный цокающий или щелкающий звук под клапанной крышкой.

Однако не каждый подобный шум связан с регулировкой. Похожие звуки способны создавать изношенные коромысла, разбитые втулки, поврежденные регулировочные винты, деформированные штанги толкателей и даже выработка на кулачках распределительного вала. Иногда источник шума находится совсем рядом с клапанным механизмом, поэтому определить его на слух бывает сложно.

Поэтому сам факт стука еще не говорит о необходимости регулировки. Сначала важно понять, какая именно деталь создает лишний люфт и вызывает ударные нагрузки.

Когда виноват неправильный клапанный зазор

Нарушение теплового зазора остается одной из самых распространенных причин появления стука на дизелях Cummins. Особенно на двигателях с большим пробегом или после неквалифицированного обслуживания.

Увеличенный зазор

При увеличенном зазоре коромысло получает дополнительный разгон перед контактом с клапаном. Каждый цикл сопровождается небольшим ударом. Чем больше отклонение от нормы, тем отчетливее становится металлический цокот. Одновременно ухудшается наполнение цилиндров воздухом и снижается газообмен.

Маленький зазор

Слишком маленький зазор вызывает другую проблему. Клапан может закрываться не полностью, особенно после прогрева двигателя. В этом случае стук иногда исчезает, но появляются потеря мощности, нестабильная работа и риск перегрева тарелки клапана.

Признаки неверной регулировки клапанов

Для неправильной регулировки характерны несколько типичных признаков. Шум обычно появляется сразу после запуска двигателя и меняется вместе с оборотами. После корректной настройки клапанов звук заметно уменьшается или исчезает полностью. При повторной проверке серьезной механической выработки на деталях не обнаруживается.

Нередко проблема возникает после ремонта. Достаточно ошибиться при установке поршня в нужное положение или неправильно воспользоваться регулировочными таблицами, чтобы получить неверные зазоры. Еще одна распространенная причина - игнорирование регламентных проверок. Со временем естественный износ деталей постепенно уводит параметры от заводских значений.

Если после грамотной регулировки двигатель начинает работать заметно тише, а шум долго не возвращается, причина, скорее всего, действительно была связана с зазорами.

Износ коромысел

На практике многие механики начинают поиск неисправности именно с регулировки клапанов. Это логично и относительно быстро. Но иногда источник шума остается даже после точной настройки. Коромысла постоянно работают под высокой нагрузкой. В точках контакта возникает трение, а поверхность металла постепенно изнашивается. Со временем на пятке коромысла появляется выработка. Меняется геометрия детали, увеличиваются люфты и нарушается правильная передача усилия на клапан.

Износ затрагивает не только само коромысло. Постепенно вырабатываются регулировочные винты, оси и втулки. Даже небольшие повреждения в этих узлах способны создавать заметный металлический стук. При этом измеренный щупом зазор может выглядеть вполне нормальным.

Характерная особенность такой неисправности заключается в ее возвращении. Механик выставляет зазоры, двигатель некоторое время работает тише, но через несколько тысяч километров шум появляется снова. Причина проста: регулировка устраняет следствие, а не источник дополнительного люфта.

Опытные специалисты обращают внимание на косвенные признаки. Если зазоры регулярно "убегают", регулировочные винты имеют следы износа, а на рабочей поверхности коромысла заметны раковины или выработка, проблема уже не ограничивается настройкой. В этом случае требуется дефектовка деталей клапанного механизма.

Чем раньше обнаружен износ коромысел, тем дешевле обходится ремонт. И наоборот, длительная эксплуатация со стуком постепенно ускоряет износ остальных элементов газораспределительного механизма.

Сравнение признаков: зазор или коромысло

На слух отличить неправильный зазор от изношенного коромысла непросто. Оба дефекта способны создавать очень похожий металлический цокот. Поэтому при диагностике важно оценивать не только сам звук, но и его поведение после регулировки и состояние деталей при осмотре.

Практика показывает, что именно комплекс признаков позволяет быстрее выйти на настоящую причину неисправности.

Такая проверка не заменяет полноценную дефектовку. Однако она помогает понять, стоит ли ограничиваться регулировкой или необходимо готовиться к более детальному осмотру клапанного механизма.

Какие детали стоит проверить одновременно с клапанами и коромыслами

Когда двигатель уже разобран и клапанная крышка снята, имеет смысл проверить не только коромысла. Многие элементы привода клапанов работают как единая система. Износ одной детали часто ускоряет износ соседних узлов.

1. В первую очередь стоит обратить внимание на штанги толкателей. Они не должны иметь изгибов, повреждений наконечников и следов неравномерного износа. Даже небольшая деформация способна изменить работу всего механизма.

2. Не менее важны крейцкопфы, которые распределяют усилие между клапанами. При появлении выработки или перекоса нагрузка начинает распределяться неправильно. В результате появляются дополнительные шумы и ускоряется износ сопряженных деталей.

3. Отдельного внимания заслуживают регулировочные винты. Со временем на их рабочих поверхностях образуются углубления и следы ударных нагрузок. Внешне такой дефект может выглядеть незначительным, но именно он нередко становится причиной постоянного ухода зазоров.

4. Если после снятия коромысел обнаружены следы серьезной выработки, желательно оценить состояние кулачков распределительного вала. Изношенный кулачок меняет профиль открытия клапана и способен создавать признаки, похожие на нарушение регулировки.

Главная сложность заключается в том, что несколько изношенных деталей часто производят одинаковый шум. Поэтому замена только одного элемента не всегда приводит к желаемому результату. Чем тщательнее проведена дефектовка, тем выше вероятность устранить проблему с первого раза.

Что можно проверить без разборки двигателя

Полноценный диагноз требует осмотра деталей. Тем не менее некоторые признаки можно обнаружить еще до серьезного вмешательства. Такая проверка помогает сузить круг возможных причин и избежать лишних расходов.

Начать стоит с простых наблюдений. Важно понять, когда именно появляется стук, как он меняется после прогрева и насколько зависит от оборотов двигателя.

Особенно полезно сравнить работу холодного и прогретого двигателя. Если шум заметно уменьшается после прогрева, причиной часто становится увеличенный тепловой зазор. Если характер стука практически не меняется, вероятность механического износа возрастает.

Даже такая базовая диагностика позволяет получить важную информацию. А в сочетании с измерением зазоров и визуальным осмотром она нередко помогает определить источник проблемы еще до начала серьезного ремонта.

Чем опасна езда со стуком клапанного механизма

Стук клапанного механизма сам по себе не означает, что двигатель уже получил серьезные повреждения. Но оставлять его без диагностики не стоит. При неправильном зазоре или износе деталей нарушается нормальная работа привода клапанов.

Увеличенный зазор создает ударные нагрузки в местах контакта.

Постепенно изнашиваются коромысла, регулировочные винты и другие элементы привода. Cummins указывает, что корректная регулировка зазоров важна для характеристик двигателя и экономичности.

При значительном отклонении зазора клапан работает не в расчетном режиме. Это может ухудшить наполнение цилиндров и газообмен. Водитель заметит снижение тяги. Вырастет расход топлива.

Еще опаснее ситуация с чрезмерно малым зазором.

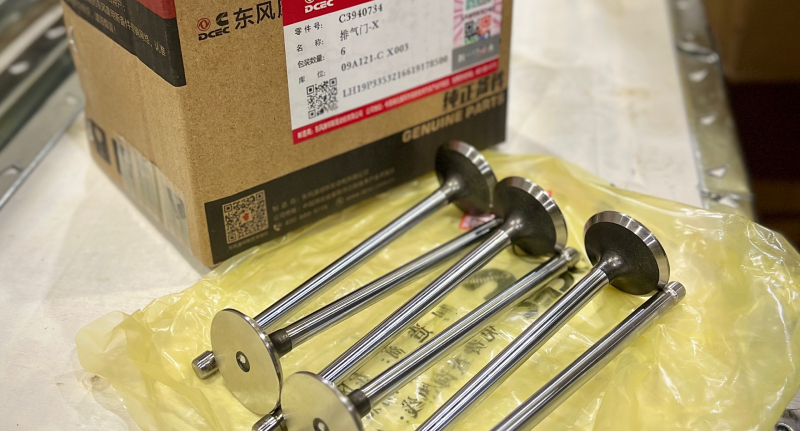

После прогрева клапан может недостаточно плотно закрываться. Длительная работа в таком режиме способна привести к повреждению клапана и его седла. Поэтому отсутствие стука после неправильной регулировки нельзя считать признаком исправности.

В итоге небольшое вмешательство может превратиться в ремонт головки блока цилиндров. Тогда потребуется проверять клапаны, седла, направляющие и детали привода. Чем раньше найден источник проблемы, тем меньше объем возможного ремонта.

Заключение

Стук под клапанной крышкой не стоит лечить регулировкой наугад. Если зазор действительно вышел за допустимые пределы, правильная настройка обычно решает проблему. Но перед ней важно проверить состояние сопряженных деталей.

Если после регулировки шум быстро возвращается, одной настройки уже недостаточно. Следует искать выработку в коромыслах, регулировочных винтах, осях, штангах и других элементах механизма.

Полноценная дефектовка особенно нужна при заметной выработке или повторном появлении стука. Такой подход позволяет устранить не только признак, но и саму причину неисправности.
